 工业级袖珍型高灵敏度"无源" RS-232/485 双向转换器[原创]

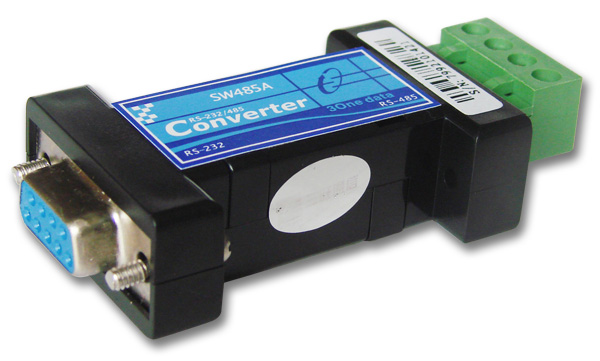

此主题相关图片如下：
SW485A是一款袖珍型RS-232/RS-485转换器.它能够从RS-232接口的TXD、RTS和DTR信号获取电源,即使在只有TXD信号供电时亦能正常工作.此外,SW485A设计指标完全符合工业标准要求,同时具有很高的接收灵敏度,特别适合对采集速度要求较快,数据量较大的工业系统使用.

特点：

※ 兼容EIA/TIA的RS-232C和RS-485标准
※ 接收高灵敏度，特有高效串口取电技术，三线仍能正常工作，功耗极低
※ 自动侦测串口速率，零延时自动转发
※ 点到多点通信，支持32点轮询环境（可定制128点）
※ 通信距离长达1200米(115.2KBPS以下)
※ 接口提供600W浪涌保护，15KV静电保护


 通讯指标：



 标准
 符合 EIA RS-232,RS-485标准

RS-232信号
 TX,RX, GND

RS-485信号
 D+,D-,GND

工作方式
 异步工作,点对点或多点, 2线半双工

方向控制
 采用数据流向自动控制技术,自动判别和控制数据传输方向

波特率
 300-115200bps,自动侦测串口信号速率

负载能力
 支持 32点轮询环境(可定制128点)

传输距离
 RS-485端1200米(9600bps时),RS-232端建议不超过5米

接口保护
 600W浪涌保护、1500V静电保护

接口形式
 RS-232端DB-9母头,RS-485端4位工业端子




 环境指标：



 工作温度
 -40℃到80℃

存储温度
 -40℃到85℃

湿度
 相对湿度 5%到95%




 电源指标：



 输入电源
 无需外接电源,从 RS-232口的TXD、RTS、DTR信号获取电源

功耗
 静态功耗10mA以内,动态功耗平均值40mA以内




 外观指标：



 长×宽×高
 72mm×33mm×16.5mm

外壳
 塑料

颜色
 黑色

重量
 30g




 定货信息：
型号
 描述

SW485A
 工业级袖珍型高灵敏度"无源" RS-232/485 双向转换器

SW485B
 工业级袖珍型长距离"无源" RS-232/485 双向转换器

SW485C
 工业级袖珍型多功能"无源" RS-232/485 或 RS-232/422 一体式双向转换器

SW485UA
 工业级袖珍型"有源"光隔或"无源"非光隔一体式 RS-232/485 双向转换器

SW485WA
 工业级袖珍型"无源"光隔 RS-232/485 双向转换器

SW485GI/C
 工业级外供电壁挂型多功能光隔 RS-232/485/422 双向转换器

SW485GI/R
 工业级外供电壁挂型多功能光隔 RS-485/422 中继器




此主题相关图片如下：


第2楼:xiaolchy 2008年3月20日10:41

 [原创]
如果有需要请联系：三旺通信
张小姐   电话：0755-21658315
邮箱：xiaolchy@163.com
