CE9200-2开发系统由中嵌科技设计开发，主处理器基于ATMEL公司的AT91RM9200嵌入式处理器，适用于多种嵌入式工业控制系统。
　　CE9200-2是一款全功能的开发系统，除带有大容量的SDRAM、NorFlash、NAND Flash以外，还扩展了10/100 Mbps以太网接口、USB接口 、RS485接口、多个UART接口、RTC、音频输入/输出接口、蜂鸣器、拨码开关、矩阵键盘接口、PC/104总线接口和GPIO扩展等，可以外接各种PC/104模块及各型端子板，作为复杂嵌入式应用系统主板，方便用户功能扩展或进行参考设计。
　　CE9200-2支持嵌入式Linux操作系统，支持各种网络服务以及其他应用，同时可根据用户需求开发特定应用软件与设备驱动程序。

  适用领域
--------------------------------------------------------------------------------

高性能智能终端： 电力监控终端、大气/气象/水文监控终端，工程机械智能控制等；

POS及自动售贩装置：商场收银机、POS，智能公交，校园一卡通、饭店食堂刷卡设施等；

消防监控及门禁系统：消防监控与数据采集、三表远程抄送、考勤/门禁/巡更/生物/指纹识别系统等；

其它要求高性能、高可靠性嵌入式计算应用场合。

  硬件特性
--------------------------------------------------------------------------------

硬 件 部 件  功 能 描 述  备 注
主板尺寸 165mm×114mm
主处理器 ATMEL AT91RM9200（PQFP） ARM920T内核，主频最高可达180MHz，200MIPS，工业级；
ROM NOR FLASH，4MB
NAND FLASH 64MB
 可根据用户需求，改变NOR FLASH、NAND FLASH的容量大小；
RAM  SDRAM，64MB 32/64MB可选；
以太网  10/100Mbps自适应以太网接口 AT91RM9200内嵌MAC，外接PHY；
UART 支持异步串行通信 5通道UART：1通道调试接口，1通道RS485接口；
USB Host  支持USB主机方式通信  一个USB Host接口（USB2.0协议，12Mbps）；
USB Slave  支持USB从机方式通信  一个USB Slave接口（USB2.0协议，12Mbps）；
音频接口  支持音频输入、输出 支持MIC和耳机输入、输出信号；
点阵LCD接口 支持常用点阵LCD模块 用户可选配各型点阵LCD模块；
数码管接口 支持4位8段数码管模块 用户可选配4位8段数码管模块；
矩阵键盘接口 支持4×4矩阵键盘模块 用户可选配4×4矩阵键盘模块；
GPIO接口 24路独立GPIO，82C55扩展 用户可选配各型GPIO端子板；
PC/104接口 支持标准PC/104模块 用户可选配各型PC/104模块；
RTC 支持RTC功能 独立的IIC接口RTC，后备锂电池；
蜂鸣器 板载蜂鸣器
拨码开关 支持8位拨码开关 可作为用户开关量输入、设置系统地址等；
复位按钮 用户按键，系统复位 同时使用插针引出，方便用户连接到系统面板；
电源输入 支持DC7.5～24V宽电压输入 输入电流1A以上；
JTAG接口 支持JTAG调试与开发 标准20针定义；
工作温度 -40～85摄氏度 通过相关高低温测试；
相对湿度 5％～90％ 40摄氏度无凝结；

  软件特性
--------------------------------------------------------------------------------

软 件 部 件  功 能 描 述 备 注
开源BootLoader UBoot 1.0.0版本；
传输协议 支持与PC机的串行通讯协议、TFTP协议；
软件升级 支持Flash擦除、编程操作；
其他功能 各种启动参数设置，用户操作命令行接口；
嵌入式
Linux操作系统 Linux Kernel 2.4.27 标准嵌入式linux操作系统内核；

文件系统支持 NAND FLASH、NOR FLASH文件系统支持（YAFFS2）；
协议支持 支持完整的TCP/IP协议栈；
基于Linux的
驱动及例程 UART驱动 支持各个串口的通信；
以太网驱动及应用程序 支持以太网通信；
音频驱动及应用程序 支持音频录、放功能，支持MP3播放；
RTC驱动及应用程序 支持全部的RTC功能；
点阵LCD驱动及应用程序 支持常用点阵LCD；
矩阵键盘驱动及应用程序 支持用户按键输入；
片内看门狗驱动及应用程序 支持片内看门狗功能；
GPIO驱动及应用程序 支持GPIO的输入/输出功能；
FTP功能支持
Web Server功能支持
TELNET功能支持

  文档特性
--------------------------------------------------------------------------------

部 件 编 号  部 件 名 称
1 系统硬件原理图、器件库、封装库；
2 产品用户手册；
3 系统所使用到的相关器件资料；
4 相关开发资料；


  系统装箱清单
--------------------------------------------------------------------------------

部 件 编 号  部 件 名 称
1 系统主板一片；
2 标准串口线一根（用户可选择RS232/USB转换器）；
3 DC12V/2A稳压直流电源一个；
4 包含全部软、硬件资料的CD光盘一张；

5 赠送虚拟机Linux开发环境光盘一套（DVD格式）；
6 赠送RS232/485转换器一个；

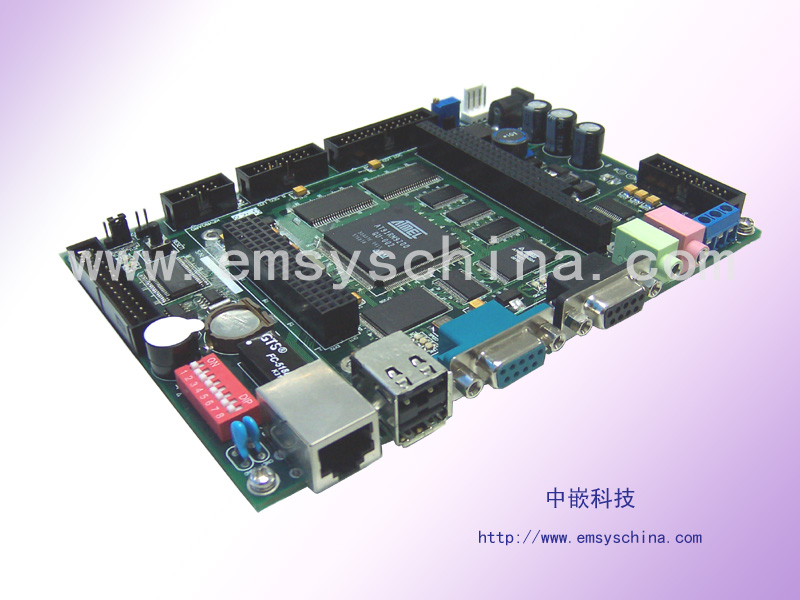

此主题相关图片如下：
