SHARP IR-3P89引脚功能！SHARP IR-3P89
用于TFT液晶显示器的视频接口集成电路
模拟 RGB输入
15pin Analog RGB           Vcc(+5V)                               IC Pin NO.
                            |
______                      +--\\~~~H-Sync--------------\\~~~\     ||    >  --------------------------   pin 9
______              ||   >  ----//___/                            ( C-Sync )
V-Sync -------------//___/              74LS86 * 2/4
R      -----------*---------| |---------------------------------   pin 1
                  |
G      -------------*-------| |---------------------------------   pin 2
                  | |
B      ---------------*-----| |---------------------------------   pin 3
                  | | |          0.1uF* 3
                    <   <   <
                   >   >   >    75欧* 3
                    <   <   <
                  | | |
                  ~ ~ ~
                  GND

我有资料，但是是书来的，公司的内部资料也不方便公开！
我给你说说脚位功能吧：
1：R1IN
2：G1IN
3：B1IN
4：GND
5：VEE1
6：R2IN
7：G2IN
8：B2IN
9：SYNC SEP IN
10：SYNC OUT
11：TIME CONSTANT
12：SYNC IN
13：CLAMP（G）
14：CLAMP（B）
15：B SUB CONTRAST
16：VCC1
17：B SUB BRIGHT
18：COMMON DC VOLT
19：COMMON INV
20：COMMON OUT
21：COMMON SWING
22：B OUT
23：VEE2
24：G OUT
25：OUT DC V DETECT
26：R OUT
27：GAMMA1
28：GAMMA2
29：INV
30：VCC2
31：R SUB BRIGHT
32：CONTRAST
33：CLAMP（R）
34：R SUB CONTRAST
35：BRIGHT
36：SW

你可以看看这儿

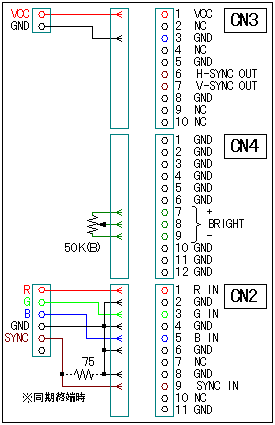

此主题相关图片如下：

此主题相关图片如下：
