部分LCD终端（比如DMT32240S-01N/W、DMT64480S-03N）的串口可以软件配置，配置串口时，

JP2（编程测试模式）必须置于ON位置。

1.串口通信模式设置

模式  波特率（bps）  数据位 检验位 帧超时
JP2=ON  115200  8  无校验 1 mS
JP2=OFF  3062500/(65536-BODE_H:BODE_L) （默认值为9600）  8  CONFIG.7＝1 偶校验 CONFIG.7=0 无校验（默认值）  0.25×TIME mS （默认值为3mS）

2.常用波特率及推荐的帧超时时间间隔

波特率（bps） 115200  57600  38400  19200 9600  4800  2400
BODE_H  0xFF  0xFF  0xFF  0xFF  0xFE  0xFD  0xFB
BODE_L  0xE5  0xCB  0xB0 0x60  0xC1  0x82  0x04
推荐帧超时时间（mS）  1 1 2 2 3 5 10
TIME  0x04  0x04  0x08  0x08  0x0C  0x14 0x28

3.特殊的波特率

比如51单片机，外接12MHz晶体，其波特率＝62500/(256-TH1），不是标准值，而LCD终端软件配置的波特率方式很好

的解决了这个问题，如果设置波特率为62500bps（TH1＝0xFF）：

BODE=（65536-（3062500/62500））＝65487（0xFFCF）

相应的 BODE_H＝0xFF BODE_L＝0xCF

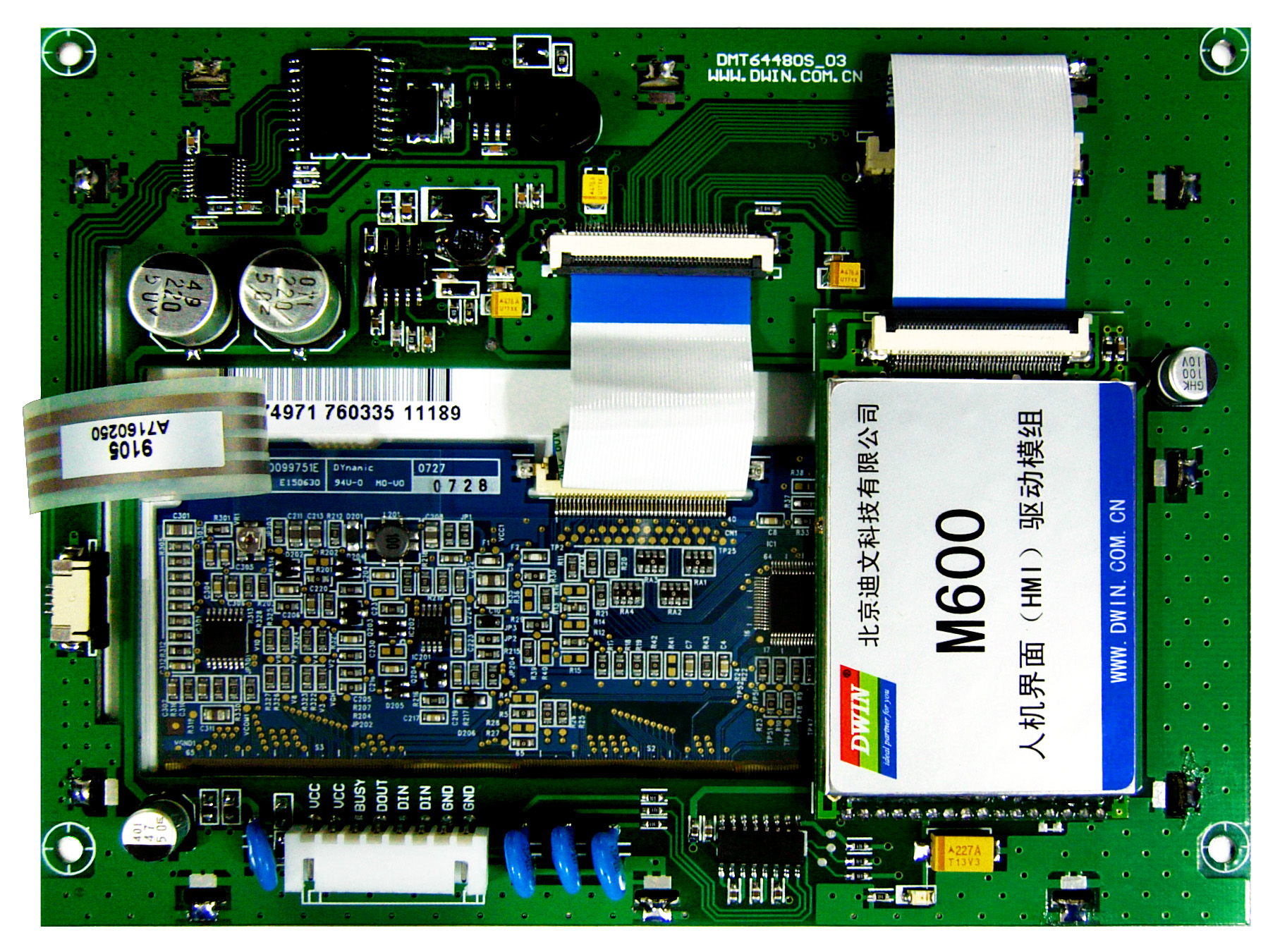

此主题相关图片如下：

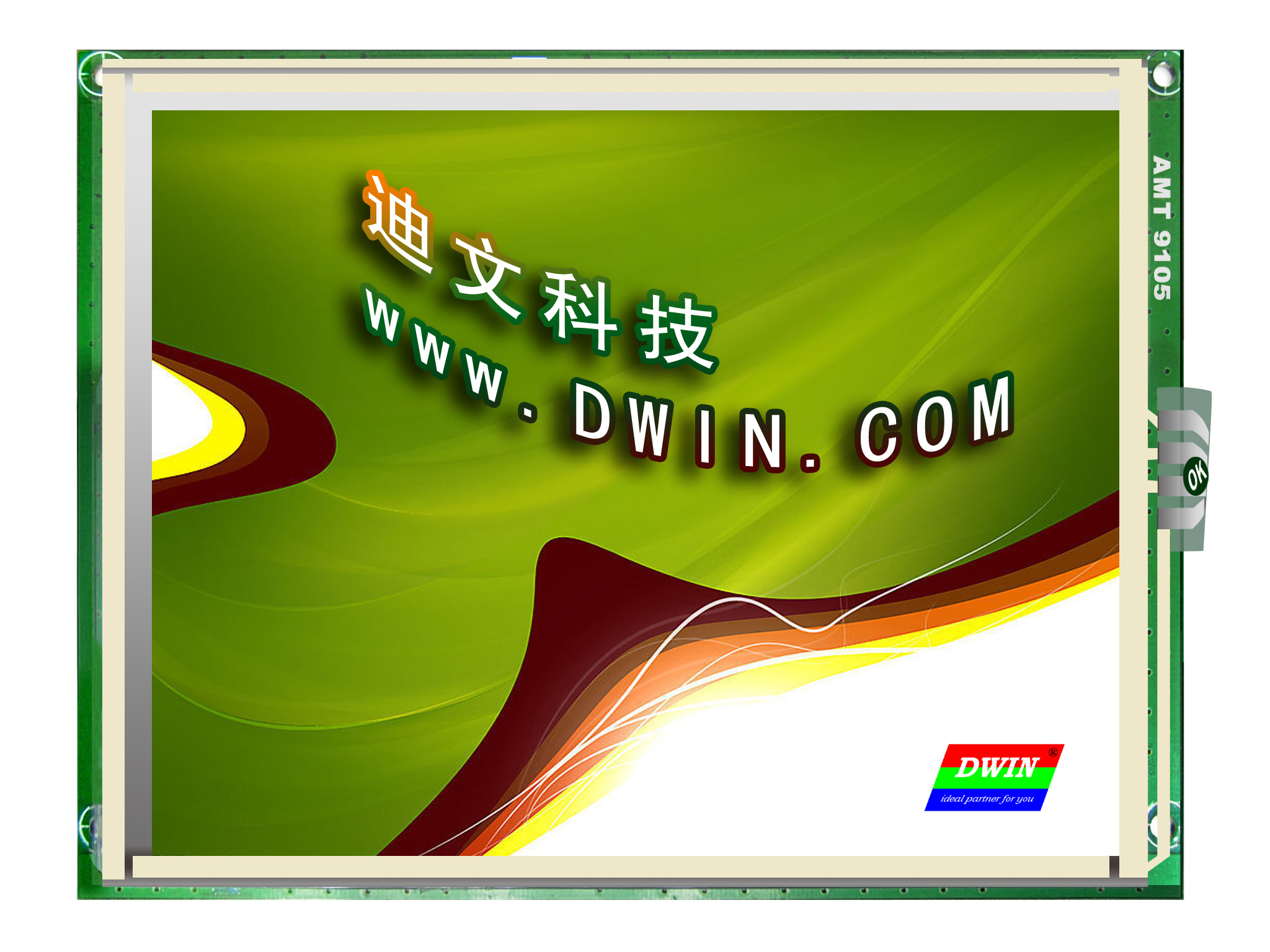

此主题相关图片如下：
