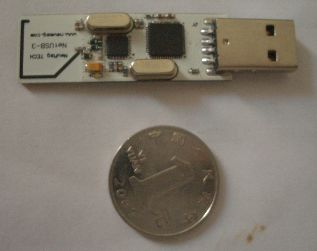

NewMsg-NetUSB3模块是本公司自行研发的PC端无线数据收发模块，其并配备CYPRESS公司的USB SLAVE芯片EZUSB_FX2LP68013和射频芯片NRF2401，以2.4G的无线频段进行无线数据传输，并通过USB2.0协议同PC进行高速通信，保证了高速通信质量，并且在无线通信协议上实现了严格的数据校验机制，保证了数据的可靠通信。
NewMsg-NetUSB3模块可进行本机地址和发送地址的配置，实现多点PC和PC，PC和电子系统的数据传输。只要PC上都配有本公司的NewMsg-NetUSB3无线USB模块和相应的应用软件，即可实现PC和PC间的无线数据传输，实现方便，简单；若要实现PC和电子系统的数据传输，应该在电子系统上配置本公司的NRF2401模块，即可实现。
  <二>  原理简介
模块采用了NRF2401芯片进行无线传输，一次传输的数据包的大小总共为28字节，由于加入了包的校验机制，占用了第1，2字节，故只有后26字节可用，其格式为：1字节的“标识字节”+25字节的“数据段”，标志字节用来表示数据段中的数据的有效数，数据段用来存放用户的数据。注意：标识字节一定要正确表示后25字节数据的有效字节，否则在PC上的应用程序就不能正确标识出有效数据。
  <三>  无线校验机制简介
本公司在无线数据传输上加入了校验机制，防止无线干扰，提高了无线数据的传输的可靠性。
在无线数据包中，第一个字节作为“序号字节”，它用来标识该次数据包的顺序号，第二字节“标志字节”，它用来区分DATA包和ACK包，0X22标识DATA包，0X11表示ACK包。

一帧DATA包格式：
1字节“序号字节” 1字节“标志字节”（0x22） 26字节“数据段”

一帧ACK包格式：
1字节“序号字节” 1字节“标志字节”(0x11) 26字节，公司暂做保留

以下是主机完成一次发送的步骤：
（1） 在主机发送一个包前，先在“序号字节”标识好该次包顺序n，再在“标志字节”中写入0X22标志DATA包，最后在后26字节中打包好数据，最终发送出去，等待Twait时间接收从机的ACK包
（2） 若在Twait时间内等待到了ACK包，并校验ACK包中的“标志字节”是0X11和“标志字节”是步骤（1）中写入的顺序号n，则说明从机已经正确接收到了本次数据；若在Twait时间内没接收到ACK包，则说明可能是从机没收到本次数据包或是ACK包丢失，则重新进行步骤（1），总共尝试10次。
（3） 完成一次发送后，把“标志字节”自加1，为下一个包做准备
NRF2401 NRF24L01 NRF905 RF903 CC1100 CC2500无线收发模块编程指南
你好,我们是无线制造供应商，欢迎交流 公司主
联系方式：
QQ:35625400 MSN:ll88mm88@hotmail.com
PHONE:13704018223    陈工

主流短距离无线技术5分钟主流无线性能介绍，欢迎交流参观

=================================================================================================
CC1020基本特性
工作电压：3.3V~3.6V, 推荐3.3V,直线通信距离600米左右
(1) 频率范围为402 MHz -470MHz工作
(2) 高灵敏度（对12.5kHz信道可达-118dBm）
(3) 可编程输出功率，最大10dBm
(4) 低电流消耗（RX:19.9mA）
(5) 低压供电（2.3V到3.6V）
(6) 数据率最高可以达到153.6Kbaud
(7) SPI接口配置内部寄存器
(9) 标准 DIP 间距接口，便于嵌入式应用
RF1020开发文档
================================================================================================

RF903基本特性：
(1) 433Mhz 开放ISM 频段免许可证使用
(2) 最高工作速率50kbps，高效GFSK调制，抗干扰能力强，特别适合工业控制场合
(3) 125 频道，满足多点通信和跳频通信需要
(4) 内置硬件CRC 检错和点对多点通信地址控制
(5) 低功耗3-3.6V 工作，待机模式下状态仅为2.5uA
(6) 收发模式切换时间   < 650us
(7) 模块可软件设地址，只有收到本机地址时才会输出数据（提供中断指示)，可直接接各种单片机使用，软件编程非常方便
(8) TX Mode: 在+10dBm情况下，电流为40mA; RX Mode: 14mA
(9) 标准DIP间距接口，7X2pin, 硬件管脚兼容RF905SE,无需修改底板，只需要升级软件即可
(10)RFModule-Quick-DEV 快速开发系统，含开发板
(11)增加了电源切断模式，可以实现硬件冷启动功能！
(12)SPI接口—功能强大、编程简单，与RF905SE编程接口类似。
(13） 增加了RSSI功能，通过SPI接口可以获取当前接收到的信号强度(0-255)，可以供当前设备做出决策，比如低于某个数值50可以报警，提示用户当前信号质量比较低等。
RF903开发文档：

NRF905基本特性：
=================================================================================
工作电压：1.9-3.6V
调制方式： GFSK
接收灵敏度：-100dBm
最大发射功率: 10mW (+10dBm)
最大传输数率：50kbps
瞬间最大工作电流:   <30mA
工作频率：（422.4-473.5MHZ）
=================================================================================
接收发送功能合一，收发完成中断标志
433/868/915工作频段，433MHZ开放ISM频段可免许使用
最高发射速率50KBPS，10dbm发射功率条件下，配置外置鞭状天线有效通信距离在300米左右。
室内通信良好通信效果，4层之间可实现有效通信，抗干扰性能强，很强的扰障碍穿透性能。
单次最多可发送接收32字节，并可软件设置发送/接收缓冲区大小2/4/8/16/32字节
170个频道，可实现多点网络通讯，结合TDMA-CDMA-FDMA原理，实现无线网络通讯。
内置硬件8/16位CRC校验，数据传输可*稳定，降低系统开发难度，。
1.9-3.6V工作，低功耗，待机模式仅2.5uA.
内置SPI接口，最高SPI时钟可大10M，也可通过I/O口模拟SPI实现。
NRF905模块应用领域：
车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、
无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、
生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信等。
===================================================================================
微功率（10mW）NRF905模块开发文档：
中功率（100mW）NRF905模块开发文档：
大功率（1W）NRF905模块开发文档：

CC1100/CC1101基本特性：
===================================================================================
工作电压：1.9-3.6V
接收灵敏度：在1200波特率下-110dBm
最大发射功率: 10mW (+10dBm)
最大传输数率：500kbps
瞬间最大工作电流:   <30mA
工作频率：（402-470MHZ）
无线唤醒功能: 可以无线唤醒低功耗睡眠状态的设备
===================================================================================
315/433/868/915MHZ的ISM 和SRD频段
最高工作速率500kbps，支持2-FSK、GFSK和MSK调制方式
高灵敏度（1.2kbps下-110dDm）
内置硬件CRC 检错和点对多点通信地址控制
较低的电流消耗（RX中，15.6mA，2.4kbps,433MHz）
可编程控制的输出功率，对所有的支持频率可达+10dBm
支持低功率电磁波激活（无线唤醒）功能
支持传输前自动清理信道访问（CCA），即载波侦听系统
快速频率变动合成器带来的合适的频率跳跃系统
模块可软件设地址，软件编程非常方便
单独的64字节RX和TX数据FIFO缓冲区
===================================================================================
CC1100-1101应用领域：适用于极低功率UHF无线收发器，315/433/868和915MHz ISM/SRD波段系统，
AMR-自动仪表读数，电子消费产品，远程遥控控制，低功率遥感勘测，住宅和建筑自动控制，无线
警报和安全系统，工业监测和控制，无线传感器网络,无线唤醒功能，低功耗手持终端产品。
====================================================================================
微功率（10mW）CC1100模块开发文档：
中功率（100mW）CC1100模块开发文档：

NRF24L01基本特性：
===================================================================================
工作电压：1.9-3.6V
调制方式： GFSK
最大发射功率: 1mW (0dBm)
最大传输数率：2Mkbps
瞬间最大工作电流:   <15mA
工作频率：（2.400-2.524GHZ）
==================================================================================
2Mbit/s速率下接收时的峰值电流12.5mA
2Mbit/s速率下@0dBm输出时的峰值电流11mA
掉电模式下的功耗400nA
待机模式下的功耗32uA
130us 的快速切换和唤醒时间
具有片内稳压器oltage regulators
可在1.9 to 3.6V低电压工作
MultiCeiverMT硬件提供同时6个接收机的功能,2Mbit/s 使得高质量的VoIP 成为可能
业界领先的低功耗nRF24L01特别适合采用钮扣电池供电的2.4G应用，整个解决方案包括链路层和
MultiCeiver功能提供了比现有的 nRF24XX 更多的功能和更低的电源消耗,与目前的蓝牙技术相比
在提供更高速率的同时，而只需花更小的功耗。
===================================================================================
NRF24L01模块开发文档：
===================================================================================

===================================================================================
NRF2401A基本特性：
===================================================================================
工作电压：1.9-3.6V
调制方式： GFSK
最大发射功率: 1mW (0dBm)
最大传输数率：1Mkbps
瞬间最大工作电流:   <15mA
工作频率：（2.400-2.524GHZ）
===================================================================================
2.4Ghz 全球开放ISM 频段免许可证使用；
最高工作速率1Mbps，高效GFSK调制，抗干扰能力强，适合工业控制场合；
125 频道，满足多点网络通信需要；
内置硬件8/16位CRC校验和点对多点通信地址控制，结合TDMA-CDMA-FDMA原理，可实现无线网络通讯。；
低功耗1.9 - 3.6V 工作，待机模式下状态仅为1uA ；
模块可软件设地址，只有收到本机地址时才会输出数据（提供中断指示），可直接接各种单片机使用，软件编程非常方便；
收发完成中断标志，每次最多可发28字节；
内置专门稳压电路，使用各种电源包括DC/DC 开关电源均有很好的通信效果；
CLK，DATA，DR三线接口，软件编简单。
双通道数据接收，内置环行天线，开阔无干扰条件通信距离在100米左右。
======================================================================================
NRF2401A模块开发文档：

=====================================================================================
无线USB模块开发文档
    CC1100开发文档：
    NRF905无线USB开发文档：
    NRF2401A无线USB开发文档：
    NRF24L01无线USB开发文档：
=====================================================================================

无线评估开发套件：
NewMsg-JASK2000（基于 MSC51）
开发文档：
NewMsg-JASK2001（基于 AVR）
开发文档：
基本特点
1.提供PC和单片机无线数据通信案例
2.提供单片机和单片机无线数据通信案例
3.提供无线遥控控制案例
4.提供无线传感器采集案例（温度）
5.支持NRF2401A-NRF24L01-NRF905-CC1100多种无线模块开发
6.USB-ISP程序下载
7.评估测试各无线模块性能
*********************************************************************
系统板配套开发应用实例：
通过开发板检测无线模块的好坏和通讯距离；
*********************************************************************
基于NRF905模块无线双向通信应用设计(半双工无线通信)
基于NRF905模块无线２３２通信应用设计(替代传统485有线传输)
基于NRF905无线比赛计分牌应用设计(突破传统布线麻烦)
基于NRF905模块无线温度传感器及PC监控应用设计(无线传感器)
基于NRF905模块无线PC控制台应用设计(用电脑使单片机按照你们的思路来工作)
*********************************************************************
基于NRF2401A模块无线遥控应用设计(无线遥控)
基于NRF2401A模块无线２３２通信应用设计(替代传统485有线传输)
基于NRF2401A无线比赛计分牌应用设计(突破传统布线麻烦)
基于NRF2401A模块无线温度传感器及PC监控应用设计(无线传感器)
基于NRF2401A模块无线PC控制台应用设计(用电脑使单片机按照你们的思路来工作)
*********************************************************************
基于CC1100模块无线２３２通信应用设计(替代传统485有线通信)
基于CC1100模块无线比赛计分牌应用设计(突破传统布线的缺点)
基于CC1100模块无线温度PC监控系统应用设计(无线传感器应用)
基于CC1100模块无线PC控制台应用设计(让电脑来无线控制设备)
基于CC1100模块无线双向通信应用设计(半双工无线通信)
基于CC1100模块无线计数器应用设计(计数一样可用无线来实现)
********************************************************************
基于NRF24L01模块无线双向通信应用设计(半双工无线通信)
基于NRF24L01模块无线２３２通信应用设计(替代传统485有线传输)
基于NRF24L01无线比赛计分牌应用设计(突破传统布线麻烦)
基于NRF24L01模块无线温度传感器及PC监控应用设计(无线传感器)
基于NRF24L01模块无线PC控制台应用设计(用电脑使单片机按照你们的思路来工作)
********************************************************************
