电平转换芯片[guest]

楼主:guest 2003年8月9日18:17

电平转换芯片
电平转换芯片
各位大虾,i/o输出的电平,我想接一个电平转换芯片,到7-9v左右,价钱又不高,我应该选怎么样的芯片压?

第2楼:guest 2003年8月9日20:13

这倒是一个不错的考虑呀，不过我还有一个问
这倒是一个不错的考虑呀，不过我还有一个问题，是不是我可以用两片ULN2003来做数码管的段选和位选呀？？

第3楼:a12345678 2003年8月9日20:15

当然可以,你用什么数码管?

第4楼:guest 2003年8月9日20:19

恩,我现在座的是7段码,段选,我用三极管
恩,我现在座的是7段码,段选,我用三极管来驱动,位选,我用uln2003,不过我不知道这有什么区别..:(

第5楼:a12345678 2003年8月9日20:26

ULN2003内部相当于7个达林顿NPN三极管
估计你用的是共阴的数码管,若是0.56"的可以采用高亮型,用5V驱动更简单

第6楼:guest 2003年8月9日20:42

对,是共阴的,不过为了一个电路的适用性更
对,是共阴的,不过为了一个电路的适用性更强一些,也就是说,让三极管的集电极的电压可控,那也就是意味这数码管的电压也可以改变.比如说,我如果想要接4寸的数码管,我只要把相应的电源和电阻的参数改一下就构了.所以,我的输入要有足够高的电压,为了以后的改动方便

第7楼:a12345678 2003年8月9日20:44

94年我也是这样做的,没有问题的. 若想简化,段译码可用CD4511

第8楼:lijj 2003年8月9日20:54

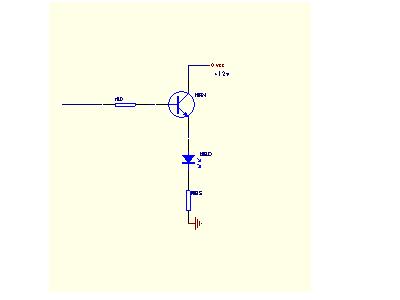

恩，你看这个电路图是不是缺了一些什么，我
恩，你看这个电路图是不是缺了一些什么，我认为输入电平还是不够，因为万一我的数码管需要超过5V的话，电路就没有办法工作了。

此主题相关图片如下：

第9楼:a12345678 2003年8月9日21:01

段驱动不对,电压不可能达到5V以上.电平转换需要采用集电极输出才能做到

第10楼:lijj 2003年8月9日21:05

你的意思是要在接一个三极管吗，我也正是那
你的意思是要在接一个三极管吗，我也正是那么接的，可是我们老师说，那样整个电路看上去就太过繁杂了，所以我想找一个电平转化芯片，让我从P0输出的电平，直接经过一个转化，把电压提升到7-9V就OK 了。有这样的芯片最好了，7-8个输入。

第11楼:a12345678 2003年8月9日21:10

RE:
段码采用ULN2003提升到9V,用CD4511译码驱动,可以使器件减少
位码可以直接用ULN2003输出即可
若是4位数码管,可以改用一片ULN2803+CD4511即可实现段/位驱动,注意在段上加限流电阻

第12楼:lijj 2003年8月9日21:17

谢谢你了。。：）
总算是解决问题了。。
谢谢你了。。：）
总算是解决问题了。。）

第13楼:a12345678 2003年8月9日21:19

不用谢. :)

第14楼:lijj 2003年8月9日21:22

以后还有问题,可以直接问题吗?我把你加为
以后还有问题,可以直接问题吗?我把你加为好友了,只是奇怪的是,我无法看短信,和法短信,显示是JAVA SPRI...是IE的问题吗?

第15楼:a12345678 2003年8月9日21:24

那用EMAIL联系.

第16楼:lijj 2003年8月9日21:24

我下了。。今天太感谢你了。。以后还请多多
我下了。。今天太感谢你了。。以后还请多多指教呀
