*第14628篇: [讨论]用热敏电阻测温度.电路图修正过.
楼 主:
[讨论]用热敏电阻测温度.电路图修正过.请教各位.该电路用单片机如何控制热敏电阻准确测温度?它的误差有多大?
谢谢.
此主题相关图片如下：
第2楼:
我最近刚完成一个温控器！我也是用热敏电阻测量温度，误差1度吧，因为我只显示2位，小数就用四舍五入了，不过电路和你的不太一样。我参考周立功提供的利用模拟比较器实现的∑-△ADC，稍微做了修改。有兴趣你可以
。 是不是周立功已把那个利用模拟比较器实现的∑-△ADC电路删掉?我
,太遗憾啦.望Lichunfu能详细告知"用模拟比较器实现的∑-△ADC"
?或不吝贴你的测量温度那部分原理参考.

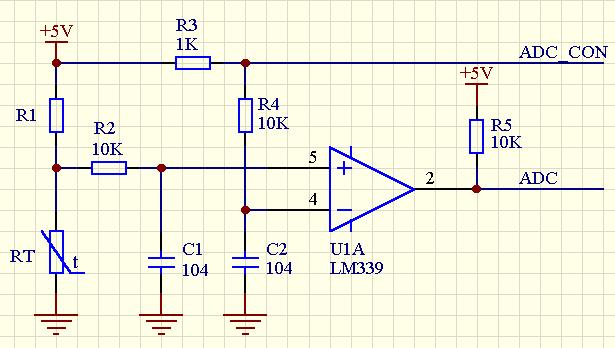

方案给你，不知是否有用。原理图说明：因为AT89C51的I/O口高电平驱动能力不足，故加了R3。
R1选择问题，假如你的测量的温度多数情况下在T附近，则R1就取在T度时热敏电阻的阻值，因为这样可以使你的ADC值在128上下摆动。当然也可以取其他值，我用的就是25度时的值，因为厂家会给出25度时的热敏电阻的阻值，这个值比较准确，而且一般为整数，在电阻的系列值中容易找到R1的值，我用的热敏电阻是R25=10K的，所以R1用了10K的精密电阻（1%）。热敏电阻我用的是3%的NTC电阻。转换值与温度的关系你用热敏电阻的公式推一下就可以得到。还有该方案的测温范围不是很宽，你可以尝试用恒定电流加在热敏电阻上的方法，只是uA级的恒流源不好做，因为该方案能满足我的要求，故没有做其他尝试。
;--------------------------------------------------------------------
; 程序名称: ∑-△AD 转换程序
; 输入条件: (无)
; 输出条件: A=8位ADC结果
; 影响资源: A、PSW、R6、R7
;--------------------------------------------------------------------
ADCProg:
SETB ADC
MOV R6, #2 ;为了正确跟踪输入电压，采样连续采样两次，舍去第一次的值
MOV R7, #0
AD_Start:
CLR A ;ADC输出=0
AD_Loop:
MOV C, ADC
MOV ADC_CON, C
JC AD_Count
DEC A ;ADC输出减1
AD_Count:
CALL Delay_15us
DJNZ R7, AD_Loop ;采样256次
DJNZ R6, AD_Start ;循环2次
SETB AD_CON
RET
;====================================================================
;15us延迟
Delay_15us:
MOV R4, #6
DJNZ R4, $
RET
此主题相关图片如下：
先谢谢Lichunfu,请问你用什么热敏电阻的公式,测温范围是多大? NTC热敏电阻B值公式。先更正昨天的帖子，我用的热敏电阻的精度是1%，不是3%。
B= T1T2 Ln(RT1/RT2)/(T2-T1) ——————————（1）
B：NTC热敏电阻的B值,由厂家提供;
RT1、RT2：热敏电阻在温度分别为T1、T2时的电阻值，厂家提供的是温度为298.15K （25摄氏度）时的阻值。
T1、T2：绝对温标。
我还是针对昨天的原理图简单的说说：
由（1）式可得：
B（1/T1-1/T2）
RT1/RT2=e ——————————————（2）
取T1=298.15K，此时热敏电阻的阻值为RT1=10K，故取R1=10K，设温度为T2时的分压值为V2，则：V2=RT2Vcc/（RT2+R1），得 RT2=V2R1/（Vcc-V2），所以
RT1/RT2=Vcc/V2-1 代入（2）式得
B（1/T1-1/T2）
e =Vcc/V2-1
得 B（1/T1-1/T2）=Ln（Vcc/V2-1）
T2=T1/（1-T1（Ln（Vcc/V2-1））/B）
设8位ADC输出值为N，则 Vcc/V2-1=256/N-1
所以 T2=T1（1-T1（Ln（256/N-1））/B）
换算为摄氏温度后则
T=T2-273.15
你可以用C或VB编个程序从N=0开始到N=255计算出温度表，然后以N为索引查表直接得到温度。也可以通过实际测试出温度值构成温度表格，采用插值等算法得到温度值。我这里是以T1=25度计算的，你可以通过调整T1的值来测试更高或更低温度。
