*第13871篇: 急救：关于可控硅
楼 主:
急救：关于可控硅有用过可控硅的朋友吗？请帮我解决这个问题好吗？我在仿真器上进行交流电过零检测模拟，程式应该是没错的，可以调节接在可控硅端的负载的功率，但烧到片子之后，就是不能调节它的功率，到底该怎么办？我的过零检测是这样的：
此主题相关图片如下：
第2楼:
电路中指看到二级管没见可控挂，可控挂要有电路中指看到二级管没见可控挂，可控挂要有触发脚，用触发信号控制导通角。
是的我没画出来，我只是想确定过零电路对不对

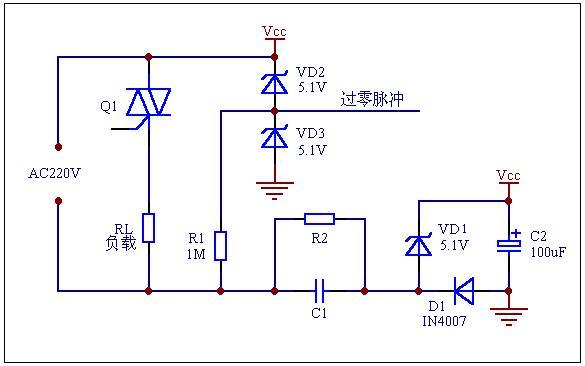

第4楼: 图太模糊，我有一个方案供你参考。说明： 首先在大部分单片机的i/o口内部都已经集成了vd2、vd3这两个稳压二极管，实际应用中可以省略，如果不能确定的话还是使用的好。另外，此电路只适用于纯电阻负载，如果是感性负载还应该在可控硅的t1、t2并接rc吸收电路，同时程序上必须采取一些措施来保证可控硅能可靠触发，比如在同一周期内多次触发等，如果电感值比较大，电流滞后比较大，则电路上就要采取电流过零触发而不是电压过零触发，具体电路比较复杂，而且一般情况下没有必要，所以就不多说了，你可以去参考相关的资料。
此主题相关图片如下：
第5楼: 电路图太牛了！往220VAC上接！我是不会这样干的，容易出人命的。
我量过了，哪里怎么会有220v的电压呢，那里只有2v多一点
我是参考了其他电路才这样做的，它是直接从电源端通过了1M的电阻，就接了io口，只是我不知道它的电源是多大而已
一看就知道又是一个空想家，自己没玩过就别乱讲。 我是空想家吗？我也是参考了电路才这样做的啊。
我不是说你，我是说那个说我的图太牛的人。你的图我看起来比较模糊，因此不好多说，我这个图是参照了ST公司的方案（利用ST62系列单片机的调光器）设计的，经本人实际应用效果不错；有一个比较简单的方法可以验证一个电路的正确性，利用PROTEL 99SE的电路仿真软件仿真即可。
这个问题已解决了，但又有一个新问题，为什么我的rc充电时间计数器在不接交流电时，计时是对的，然而在接上交流电时就错了呢？
可不可以给个详细点的原理图？因为没有图纸，我不知道你所说的RC充电计数器是怎么工作的，所以没法说清楚，还有你用RC充电计数器完成什么功能？

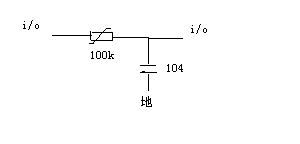

电路很简单，因为我只要得到不同的充电时间就可以了此主题相关图片如下：
，这样可以吗？ 你的意思是.......你的意思是说你用外部直流电源供电时读到的充电时间和用交流供电时读到的充电时间不一样，是吗？如果是这样的话，有可能是用交流供电时的电源电压和外接直流供电时的电压不一样，另外，你用什么单片机，如果是51的话，它的高电平驱动能力是很差的，你最好在充电控制的那个IO（你的图中100K电阻左侧）上接一个1K的上拉电阻到Vcc。
是这样的:我用的sonix的单片机，我负载端如果不接交流电，而用一个开关模拟过零，那么不同电阻充电时间是不一样的，但如果我接上了交流电，不用开关模拟过零，那么不同电阻充电时间是一样的，电压都是一样的，我都使用仿真器供电的呀
这样的话我也爱莫能助了，你仔细检查一下电路吧。 好的，谢谢你 这时就是再串联上560k的电阻也一样，为什么啊？
第19楼: http://sst2008.wx-e.com/
谢谢，我终于找到了一个关于可控硅的网站：）
