楼 主:yy44 2008年3月31日22:19

 转让2407开发版以及SVPWM算法   QQ327091911

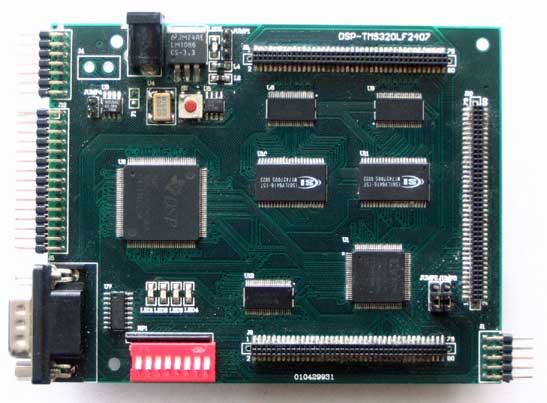

此主题相关图片如下：

Techv-2407是一个独立的嵌入式应用板卡，用户可以通过它直接验证自己的算法，或在此基础上进行最终产品的集成或开发。板卡上面丰富的资源能够满足大多数应用场合的需求。高容量的存储器能够满足各种应用代码的调试。完全的信号扩展式用户更方便进行二次开发。该产品灵活方便的外部接口，可以作为工业控制特别是电机控制系统集成的配套产品。
选用该板卡可以大大降低系统的研发周期和风险，由于其高的可靠性能，为设备生产厂家和最终用户提供了可靠的平台。同时为了简化代码开发，缩短编辑调试时间，提供了方便的接口和大容量的片上RAM存储器。并可以使用C编辑器进行代码的调试。

『系统性能』
●TMS320LF2407数字信号处理器，系统周期为25ns的处理速度，,运算速度可达40MIPS，芯片内建看门狗电路；
●RS-232 主机通信接口用来调试和通信；
●CAN总线接口。可做终端节点或其他任意节点；
●16路10bitA/D转换器，内建采样保持器，最快的转换速度（S/H+转换）为375ns；
●板上零等待128K SRAM ，64K数据/程序RAM存储器；
●内部存储器：2.5k的SRAM（包括544字的DRAM），以及32Kx16bit的内部Flash；
●板上15 MHz集成晶振；
●8位拨位开关，4位指示灯；
●4个数据、地址、IO以及控制信号扩展接口；
●板上IEEE 1149.1 JTAG连接器接口；
●可单电源5 volt供电，也可通过扩展接口从扩展板供电；
●9 pin串口电缆；
●集成开发调试环境CCS2000；
●兼容的TI ‘C’ Compiler/assembler/linker；
●两个事件管理器模块(主要用于PWM控制的信号产生)；
●16通道PWM输出；
●4个带有六种模式的通用目的定时器；
●6个可配置死区的比较器；
●6个捕捉单元；
●功率电路保护中断电路；
●QEP（积分编码脉冲）电路。

『扩展接口』
●LF2407扩展存储器单元；
●LED和拨码开关；
●片上CAN总线接口单元；
●片上RS232 串行接口单元；
●外围信号扩展单元；
●JTAG仿真器接口；
●一个高性能CPLD器件XC95144XL，用户可通过编程灵活分配板上存储器资源，以及重新分配扩展口引脚定义；
●Techv扩展总线，包括地址、数据、控制、各种IO、中断等200余种信号，方便硬件二次开发。

『发货说明』
●Techv-2407开发板；
●直连串行电缆一条（9针且两边都是孔）；
●5V电源一个；
●光盘一张（包括CCS安装软件，电子版使用说明书，DSP芯片相关资料,PDF电路图等）。

另外:
本公司提供电机控制的开发板以及电机控制软件算
如果需要提供SVPWM算法,(可以合成带异步电机),
