*第13267篇: 请教 DAC 0832 输出正弦波 的原理图 的几个问题
楼 主:
请教 DAC 0832 输出正弦波 的原理图 的几个问题
此主题相关图片如下：
此主题相关图片如下：

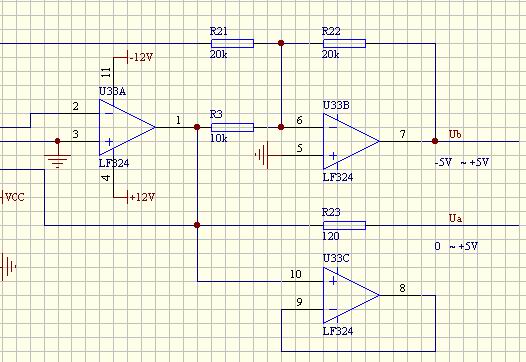

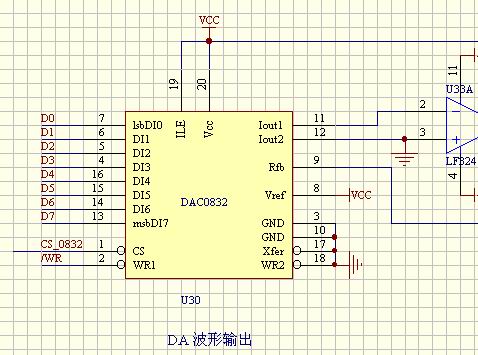

这是我找到的一个图：DAC 0832 输这是我找到的一个图：DAC 0832 输出正弦波
为了显示清除分为左右2部分，您看的时候对接起来即可。
哪位能帮我解释一下：
（1）0832的9脚Rfb 串联一个电阻 得到的为什么就是波形信号？
（2）运放 8、9、 10脚组成的正相输入，放大倍数为：1，作用是什么？
（3）运放的7脚出来为什么就是双极性波形。
我现在用此电路来输出模拟电压：0832输入为0 和255，但Ua总是 -5V ，Ub总是+5V
可能的故障在什么地方。
谢谢！
第3楼: RE：（1）0832的9脚Rfb 串联一个电阻 得到的为什么就是波形信号？
9脚不是输出，而是U33A的反馈输入，反馈电阻在片内，可以参考内部图；串一个电阻得到波形是因为电阻的另一端接到了运放的输出上。（有一个疑问：如果此处能测到波形，Ua总输出-5V，感觉是有点矛盾）
（2）运放 8、9、 10脚组成的正相输入，放大倍数为：1，作用是什么？
这是运放的典型射随应用，一般情况下目的是为了加大输出功率、减小输出阻抗，并起到输出与输入的隔离作用。
（3）运放的7脚出来为什么就是双极性波形。
7脚是因为R21加了一个直流偏置，因R21与R22相等，基本上是加到了电压的中间点，所以出来的就是双极性的了
谢谢！huzimax 老朋友。或许是
谢谢！huzimax 老朋友。
或许是片子问题。我再试试。
因为那2个控制信号，不容易出问题的一个片选，一个WR.
我最近要做课设，也是信号发生器也是用单片机做的，不过程序还没写，只是把硬件图划出来。现在已经贴出来了，希望各位大虾指点一下。
自己顶一下，希望模拟电路熟悉的朋友帮忙！自己顶一下，希望模拟电路熟悉的朋友帮忙！
第7楼: wr,cs控制信号给得正确吗？wr,cs控制信号给得正确吗？
这2 个信号： wr,cs应该识正确的。这2 个信号： wr,cs应该识正确的。
但人家图中用LM324 ，我用的是LF444（因手头只找到几个LF444），但我看了都是正负电源供电。而且管教定义相同。
请朋友们指点！ 感觉电路没什么问题，也怀疑是控制信号加的不对
第11楼: 我觉得电路是有毛病哦运放U33B的正向端为什么要接地？这样根据虚短原理 负向端不也为零电位了吗 我觉得应该在正向端接一定的电压信号与负向端（即U33A的输出）叠加，同样可以起到电流偏置的作用。不知各位大虾意下如何
第12楼: 电路不全，只能产生固定的直流电压。如要产电路不全，只能产生固定的直流电压。如要产生正玄波，需要在DAC0832的数据线上提供正玄函数表，此原理可产生低频任意波形，21年前，我就用过此电路。
云中鹤
[upload=bmp]UploadFi
此主题相关图片如下：
这个是我用了4558的,正负接电源,一个输出，请看看,有没有错,但是我一通电就有了波形,一个是三角波,一个是正弦波,就是RFB脚接了电阻和没有接电阻的输出波形是不一样的,是什么原因,告诉我好吗,谢谢你们!
[upload=bmp]UploadFi此主题相关图片如下：
谢谢大家,把我的错误找出来,也希望你们能告诉我用DA输出波形的资料,我现在是遇到了细小的问题，能帮我吗?
有谁能把单片机和DAC0832和运放的原理画给我，我现在有问题![upload=bmp]UploadFile/20043271013925083.bmp[/uplo
大家看看我的图片有没有接对,谢谢,有谁能告诉我把与4558的接线图告诉我,谢谢!
我可以发给你！ 我的EMAIL：xcs_1211@163我的EMAIL：xcs_1211@163.com
xcs_1211@tom.com
那就谢谢你了啊那就谢谢你了啊
我已经贴在论坛上啦！我已经贴在论坛上啦！
我的课设也是和你一样的，你的图在哪？我的课设也是和你一样的，你的图在哪？
