AT91SAM9261核心推出EBD9261开发板特价2500元一套送3。5的屏优惠活动：
自产品发布以来EBD9261开发板由于性价比高、资料丰富而一直受到大家的青睐。为答谢新老用户，我公司决定将原售价3800元的EBD9261开发板改为特惠价2500元（不含税），同时赠送开发用3.5英寸TFT真彩液晶屏模块（型号为EBDLCD35T，售价780元），数量有限、送完为止。详情请致电我公司垂询。
电话垂询： 0755-81135103（詹小姐）
0755-82523175-13 qq：469740683
发送传真： 0755-82523175转14（自动传真）
电子信箱： sales@embedall.com
--------------------------------------------------------------------------------
产品特征：
类别 功能 描述
硬
件
资
源 CPU AT91SAM9261S微处理器，主频为200MHz，LFBGA217封装。
SDRAM 具有64M字节（2片32M）SDRAM芯片组，作为系统运行的RAM空间。
DATA FLASH 采用2/4M字节DataFlash芯片AT45DB161/321作为启动程序的存储。
NAND FLASH 采用64M字节NandFlash芯片K9F1208作为操作系统和用户数据的存储。
调试串口（DBGU） 采用MAX3232转换的一路串口用于系统调试，也可用于串口通信功能。
USB接口 UHP 2路，CPU内部集成的USB Host功能，可连接USB设备（如键盘、U盘）。
UDP 1路，CPU内部集成的USB Device功能，可实现数据下载和功能开发。
以太网络 采用DM9000芯片实现1路10/100M网络功能。
CAN总线 采用SPI总线扩展的1路CAN总线功能，支持CAN2.0A/B协议。
CF卡 采用CPLD芯片EPM7064扩展的1路CF功能，I/O口模拟的标准IDE模式。
LCD接口 CPU内部LCD控制器接口，支持18位RGB数据接口的LCD模块。
RS232总线 共2路RS232，一路为3线式，一路为5线式。
触摸屏（TOUCH） 外扩专用触摸屏驱动芯片ADS7843，支持四线电阻式触摸屏。
音频（AUDIO） 采用I2S总线音频DSP芯片XWM8731扩展的音频功能，可实现音频开发。
实时时钟（RTC） 采用CPU内部实时时钟功能，适用于电池充电的手持类设备RTC解决方案。
用户键盘及LED 预设4路独立式键盘和4路LED，可辅助程序调试或直接应用。
GPIO 采用50PIN接口引出部分数据总线和I/O接口供用户自由扩展。
JTAG 标准20针的JTAG调试仿真接口，可连接仿真器。
系统操作 设有电源开关、系统复位键、唤醒键、启动方式选择跳线。
软
件
资
源 操作系统 提供LINUX操作系统源代码，版本号为 Linux 2.6.15。
Boot Loader 提供U-Boot程序源代码，版本号为U-Boot 1.1.4。
提供DataFlash启动引导程序源代码DataFlashBoot。
编程器 提供LINUX操作系统编译器armv5-linux-gcc。
测试程序 提供ADS环境下对PIO、LCD显示屏、触摸屏、CAN总线。提供LINUX环境下对音频、液晶屏的测试程序。
驱动程序 提供LINUX环境下miniGUI、USB Host、USB键盘、USB鼠标、CF卡、以太网功能的驱动程序（已经植入LINUX源代码中）。
使用说明书 提供开发板硬件说明、使用方法说明、常见问题与解答、U-Boot介绍、CLLD烧写说明、产品功能测试方法的一系列文本资料。
技术手册 提供本产品所使用的主要芯片之官方技术手册，方便您对芯片的评估。
电路原理图 提供本产品PCB制作所使用的ORCAD格式和PDF格式的电路原理图。
CPLD程序 提供CPLD程序源代码及使用说明文档。配合CPLD烧写板完成下载。
服
务 全国代理 您可以在英贝德指定代理处购买产品并获得服务。详情请见“营销网络”页面。
产品保修 自购买之日起提供12个月的免费维修服务，其包括自然损坏的维修。详情请见“服务中心”页面或产品保修卡内说明。（赠品不在保修范围之内）
技术支持 自购买之日起提供12个月的免费技术支持服务，包括开发板使用中的问题解答。可通过电话、电邮、传真、即时聊天工具（QQ/MSN）实现技术支持服务。详情请见“服务中心”页面或产品保修卡内说明。
升级服务 自购买之日起12个月内可获得资料版本免费升级服务（以资料升级为前提）。
机
械
参
数 应用级别 商业级（本产品主要元器件均采用商业级别，适用于一般评估环境）。
PCB 本产品采用4层PCB板层，焊盘采用防氧化镀金工艺。
工作电源 输入电源：DC 5V（±0.5V）。
系统功耗 不含液晶屏：250mA 含液晶屏：300mA（最大）。
机械尺寸 170mm×141mm×36mm（最大）。
工作环境 工作温度：0~70℃（包含EBDLCD35T）。
包
装
内
容 EBD9261开发板 1块 产品主体，包括各功能元器件的PCB电路板。
EBDLCD35T 1块 3.5英寸TFT真彩液晶显示屏模块。（优惠期间赠品）
串口连接线 1条 可直接连接本产品与PC机或RS232设备接口（9针，交叉）。
并口连接线 1条 Wiggler调试板、CPLD烧写板与PC机连接时使用。
USB连接线 1条 可直接连接本产品与PC机的USB接口（A-B型USB设备线）。
以太网连接线 1条 可直接连接本产品与PC机的网络接口（RJ45，交叉线）。
电源适配器 1个 为系统提供电源（AC 220V 50Hz IN – DC 5V OUT，2A）。
Wiggler调试板 1块 实现本产品JTAG仿真调试功能的工具。
CPLD烧写板 1块 实现本产品上的CPLD芯片程序烧写的工具。
产品资料光盘 1张 本产品提供的所有软件资料均保存在光盘里（CD-ROM）。
产品保修卡 1张 产品保修凭证、装箱清单及售后服务说明。
配件包 1包 含有短路子、脚钉若干，触摸屏用手写笔1支。
附
加
设
备 Magic-ICE仿真器 支持ARM7TDMI、ARM920T、ARM926E等核心的并口硬件仿真器。
EBDLCD35T 3.5英寸TFT真彩液晶显示屏模块（含触摸屏）。可配合开发图型界面产品。
EBDLCD64T 6.4英寸TFT真彩液晶显示屏模块（含触摸屏）。可配合开发图型界面产品。

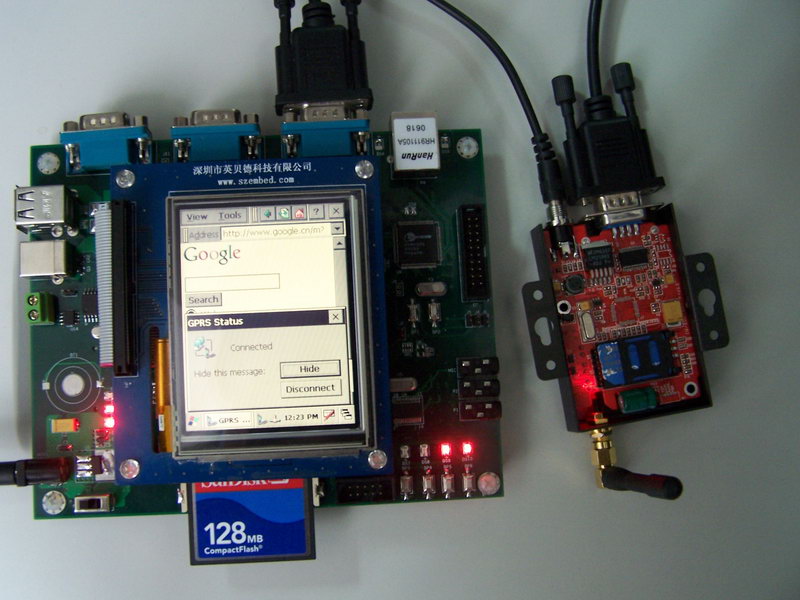

此主题相关图片如下：

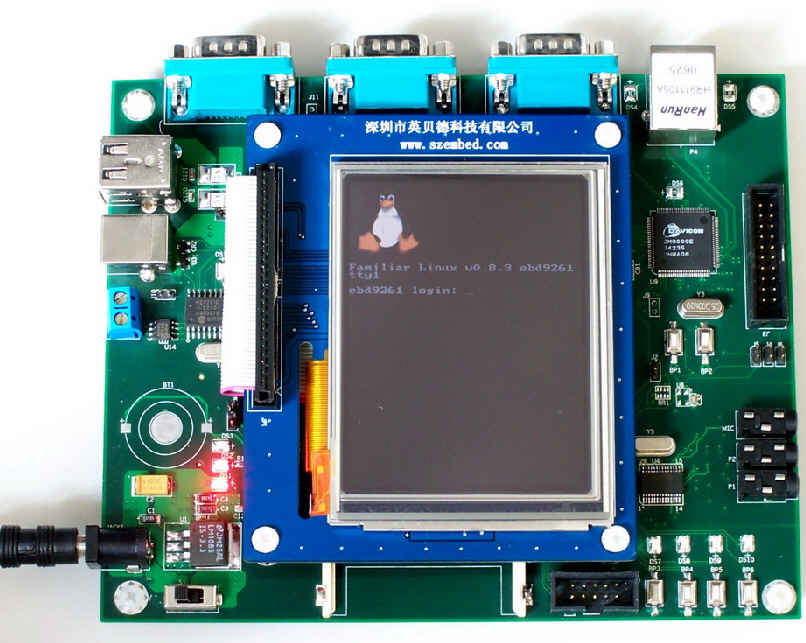

此主题相关图片如下：
AT91SAM9261支持wince6.0有更多免费实用程序源代码特价1000元一套送3。5的屏温馨提示:本店以订单标题描述为准发货,请仔细确认您所需购买的商品。
at91sam9261开发板是一款基于ARM9（AT91SAM9261s）设计的嵌入式微型智能设备，
是一款稳定的WinCE CPU主控卡，其主要提供的软件特性如下：(特价期凡购一套AT91SAM9261开发板送3.5寸屏一套)此款产品适用于工业工控、二次开发板、上层应用、学习等实惠实用，欢迎订购！！！
本店主营：ARM系列产品（ATMEL、三星、Cirrus Logic、TI、 ARM开发工具）欢迎订购到EMBED嵌入式ARM商城！品质
值得信赖！
厂家直销：价格实惠、提供二次开发与上层应用的ARM产品，一年保修，一年技术支持，配送齐全配件源代码亨受厂家的优质售后服务！
消费保障：网购零风险！所有商品都经过测试筛选，让您买得放心，用得开心！
EBD9315-II，EBD9307-I，EBD9307-II，EBD2410特价推出，数量有限，为了感谢新老客户的支持，特推出EBD9263特价2200RMB一套活动优惠期间赠送7寸TFT的液晶屏一块，免费提供更多源代码与PSB包可直接做上层应用的开发，欢迎来电联系我！！
联系人：詹小姐
电话：13530304071/15916439725
QQ：1217579445/276191452
邮箱：embedall@qq.com
eSOM/9261开发板特性：
1.ARM9工业级CPU (AT91SAM9261s-240MHz)
2.提供中文版（简体、繁体）、英文版、日文版等Windows CE系统
3.Windows CE 6.0系统启动最小7秒启动
4.支持SQL CE2.0数据库，Compact framework2.0/3.5，MFC
5.支持EVC、VS2005在线调试、编译
6.支持VC++、VB.net软件编程设计
7.支持SD卡/U盘现场升级系统，更换开机画面（国内唯一,不提供源代码）
8.系统启动后，用户内存高达60MB（国内唯一）
9.支持SD卡初始化WINCE 6.0操作系统，迅速、快捷(国内唯一，不提供源代码)
10.更多免费实用程序源代码
11.提供应用说明文档以及各种应用实例
(最新推出AT91SAM9261开发板由eSOM9261核心板+工程板）
eSOM/9261特性：（核心板+工程板）特价优惠期间赠送3。5寸TFT液晶屏
.ARM9工业级CPU (AT91SAM9261s-240MHz)
2.提供中文版（简体、繁体）、英文版、日文版等Windows CE系统
3.Windows CE 6.0系统启动最小7秒启动
4.支持SQL CE2.0数据库，Compact framework2.0/3.5，MFC
5.支持EVC、VS2005在线调试、编译
6.支持VC++、VB.net软件编程设计
7.支持SD卡/U盘现场升级系统，更换开机画面（国内唯一,不提供源代码）
8.系统启动后，用户内存高达60MB（国内唯一）
9.支持SD卡初始化WINCE 6.0操作系统，迅速、快捷(国内唯一，不提供源代码)
10.更多免费实用程序源代码
11.提供应用说明文档以及各种应用实例（提供PDF原理图）
注意：不提供U盘升级内核的序列号制作工具的源代码。
同时，eSOM/9261核心板预留有丰富的接口，可以方便地扩展一些外设，
且极低的功耗和极小的面积可以极好地满足大部分工业环境要求，
从而可以大量地缩短用户的开发周期，保证用户产品的稳定性及快速上市。
以上产品为项目库存，非正式量产产品！
