[原创]ARM9开发板2410

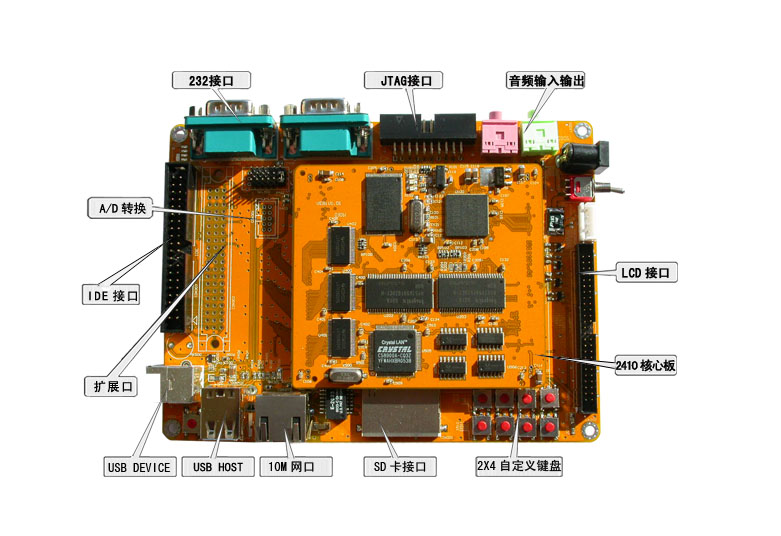

此主题相关图片如下：
简介
LJD-2410DVK-I开发板采用核心板＋底板的模式，核心板为6层，底板为4层。核心板接口采用DIMM－200标准连接器，并且兼容我公司出品的LJD-2410DVK-I核心板。核心板和底板的布局和走线经过专业人士精心设计，工作非常可靠，可稳定运行在203MHz。外设非常丰富，功能强大，适用于各种手持设备、消费电子和工业控制设备的开发。
硬件资源：
◆中央处理器
CPU:三星S3C2410A，主频203MHz；
◆外部存储器
SDRAM： 64MB，可兼容32M、128M；
NAND Flash：64MB，可兼容32M、128M；
◆串口
两个五线异步串行口，波特率高达115200bps；
◆网络接口
一个10M网口，采用CS8900Q3，带联接和传输指示灯；
◆USB接口
两个USB1.1 HOST接口；
一个USB1.1 Device接口；
◆红外通讯口
一个IRDA红外线数据通讯口；
◆音频接口
采用IIS接口芯片UDA1341，一路立体声音频输出接口可接耳机或音箱；
支持录音，板子自带驻机体话筒可直接录音，另有一路话筒输入接口可接麦克风；
◆存储卡接口
一个SD卡接口，可接最大为1G SD卡；
一个IDE接口(接口信号均加了74LVTH162245驱动)，可直接挂接硬盘；
◆LCD和触摸屏接口
1) 板上集成了4线电阻式触摸屏接口的相关电路；
2) 一个50芯LCD接口引出了LCD控制器的全部信号，并且这些信号引脚都加了74LVTH162245
驱动，所以LCD输出更加稳定可靠；
3) 支持黑白、4级灰度、16级灰度、256色、64K色、真彩色TFT液晶屏，尺寸从3.5寸到12.1
寸，屏幕分辨率可达到1024×768象素；
4) 标准配置为三星256K色240x320/3.5英寸TFT液晶屏，带触摸屏；
5) 板上引出一个5V电源输出接口，可为大尺寸TFT液晶屏的5VCCFL背光模块供电；
◆时钟源
内部实时时钟（带有后备锂电池）；
◆复位电路
一个复位按键，并采用专用复位芯片进行复位，稳定可靠；
◆调试及下载接口
一个20芯Multi－ICE标准JTAG接口，支持SDT2.51,ADS1.2等调试；
◆电源接口
5V电源供电，带电源开关和指示灯；
◆其他
八个小按键；
一个蜂鸣器（带使能控制的短路块）；
一个50芯2毫米间距双排标准连接器用作扩展口，引出了地址线、数据线、读写、片选、
中断、IO口、ADC、5V和3.3V电源、地等用户扩展可能用到的信号；
■ 操作系统
◆ linux2.4.18
◆ WINCE4.2.NET
软件资源
1) ADS1.20安装程序(评估版)；
2) 使用SUPERJTAG并支持ADS1.20的JTAG调试软件ARMJTAGDEBUGFINAL；
3) 烧写FLASH的工具软件；
4) 串口工具软件sscom32.exe、dnw.exe、tftp.exe；
5) 64K色（RGB565）图片字模软件；
6) USB Device接口驱动程序；
7) BIOS源代码（ADS1.20的项目文件）；
8）测试程序(ADS1.20的项目文件，包含全部源代码)，包括如下测试：
RTC实时时钟测试、按键测试（中断测试）、蜂鸣器测试、SD卡读写测试、
音频录音放音测试、蜂鸣器测试（PWM测试）、ADC模数转换器测试、IIS音频
播放wav音乐测试、IIS音频录音测试、IrDA红外测试和、触摸屏测试、3.5寸
三星TFT液晶屏测试；
9) Linux for S3c2410内核源码包以及编译工具，含CS8900端口驱动，
UART驱动USB HOST & DEVICE驱动；
10) WINCE4.2.NET板级支持包BSP for S3c2410；
11) 已经编译好并可在LJD-2410DVK-I上运行的wince内核，基于蓝海微芯提供的BSP；
12）Samsung半导体网站关于S3C2410的全部资料和参考代码；
13) 核心板和底板电路原理图（pdf格式）；
14) 开发板使用手册（pdf格式）；
15) 开发板上所用到的全部芯片手册、资料；
16）ADS使用、DNW串口使用和超级终端配置的一些多媒体演示；
