*第12756篇: 这样对6N137接线对不?

楼主:guest 2003年5月28日11:30

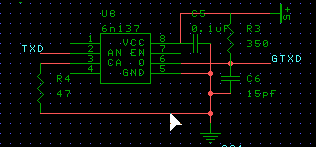

这样对6N137接线对不?

此主题相关图片如下：

按此在新窗口浏览图片

我是第一次做硬件,需要用6N137.请问各位,这样接线对不对?谢谢!
希望得到大家的帮助了

第2楼:孤鸿无名 2003年5月28日11:39

C6和6脚不应该接上吧

第3楼:licon0457 2003年5月28日11:40

那该怎么接啊?

第4楼:孤鸿无名 2003年5月28日11:45

c6应直接和R3连上，不要和输出接上

第5楼:孤鸿无名 2003年5月28日11:50

如果考虑传输距离较远，也可考虑7脚接上使能信号

第6楼:licon0457 2003年5月28日11:55

我对这块真的一点也不知道,赶鸭子上架,帮帮忙了!谢谢

第7楼:licon0457 2003年5月28日11:48

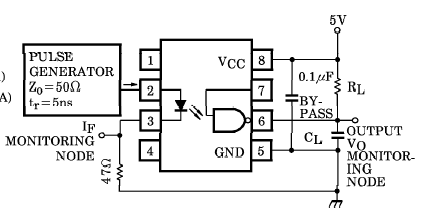

我是照着这个图接的！能不能告诉我怎么接啊？谢谢了

此主题相关图片如下：

按此在新窗口浏览图片

第8楼:孤鸿无名 2003年5月28日11:54

我说了啊，去掉CL和RL之间的接点

第9楼:licon0457 2003年5月28日11:56

可是芯片说明上是接输出的,能改吗?

第10楼:孤鸿无名 2003年5月28日12:02

我的资料上不是这样接的，把你的邮箱给我。我给你传来

第11楼:licon0457 2003年5月28日14:07

怎么没收到啊？能不能再发一遍，谢谢！

第12楼:licon0457 2003年5月28日12:05

谢谢了！

第13楼:licon0457 2003年5月28日12:05

zhangzi_gang@163.net

第14楼:孤鸿无名 2003年5月29日09:14

我又发了一次，第一次用一个器件没底很正常。先看资料，再试着用一下，是最快的掌握的方法
