楼 主:jessie9940509 2007年12月7日16:51

 请各位帮忙看看这个电流源电路！

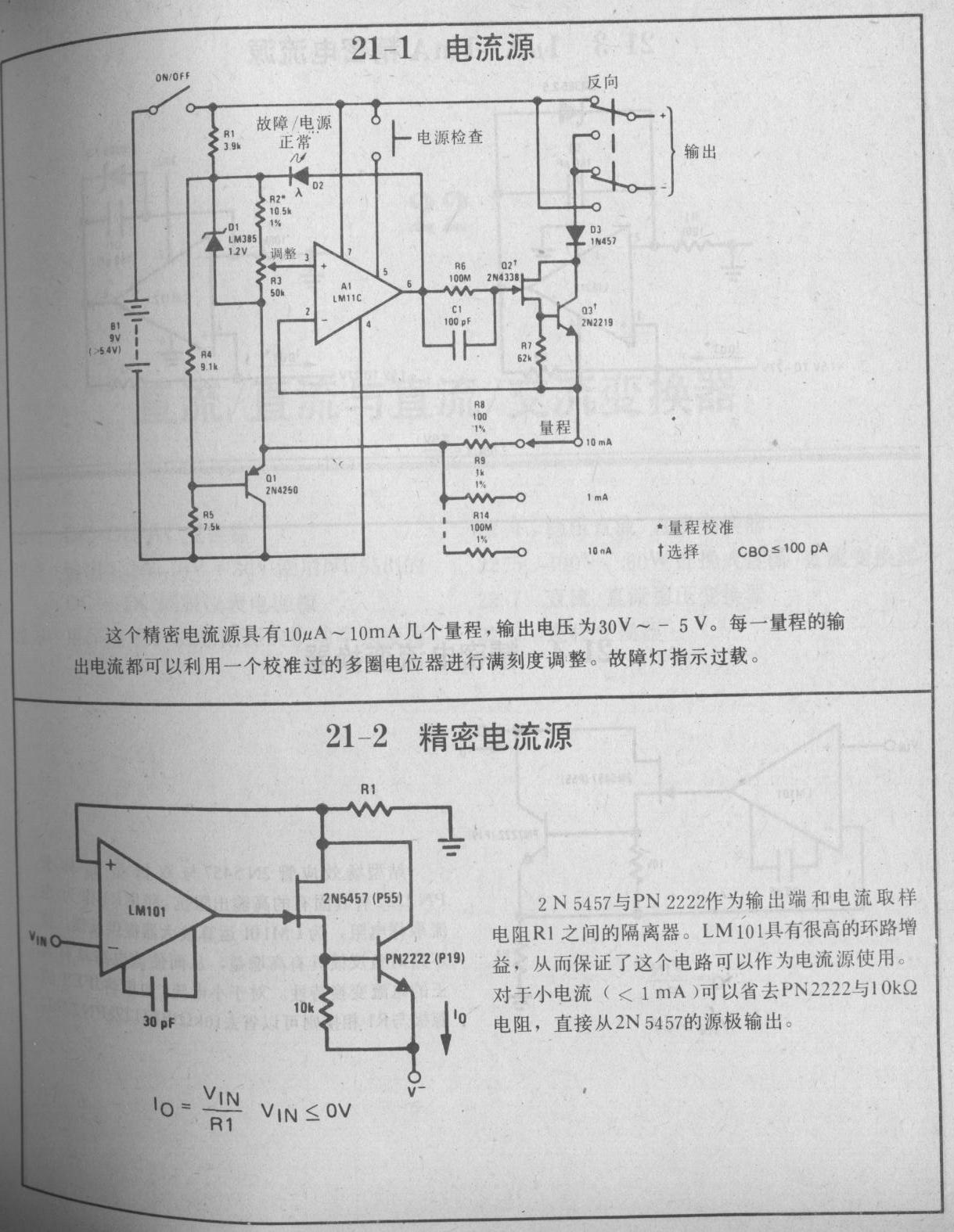

图21-1 。我按照图21-1焊了块板子。10MA，1MA还可以实现。但是0.1MA，0.001MA，0.0001MA就不行了。我是要用这个电路测电阻的。从0.1MA开始到0.0001MA，源极电流都是对的。漏极电流不等于源极电流。我要测1欧到20M的电阻，所以分别用了R8-R14几个档位，1MA之前的几个档位测电阻还可以，0.1MA的时候，源极电流等于0.1MA时，漏极电流测得0.2MA左右，而且随负载电阻变化而变化，最大到0.3MA。以下档位更不相等。我记得JFET是要VGS为负才行。可我的都是正电压。不知道怎么回事。还有个问题，我想知道运放输出端电压是多少？怎么算出来的？

我的图呢？


第2楼:jessie9940509 2007年12月7日16:54

 图在这里
我的图再这！！！
此主题相关图片如下：


第3楼:jessie9940509 2007年12月17日08:48

 怎么没人理我？
为什么没人理我？？给点意见吧！！！！！！！
