请教8031增加一个能与计算机通信的RS－232接口怎么做[[gbbone]

楼主:gbbone 2003年5月19日19:58

请教8031增加一个能与计算机通信的RS－232接口怎么做[求助]
老师让我们自己去找资料，找了半天连RS－232接口标准都没找到

第2楼:shangdawei 2003年5月19日20:19

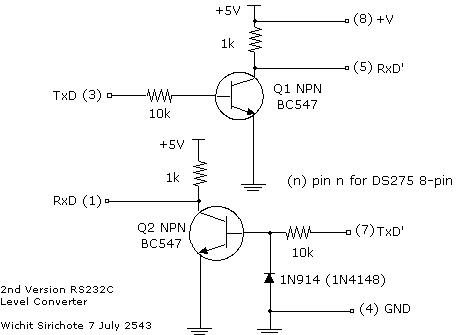

RS232 <-----> TTL
tupian

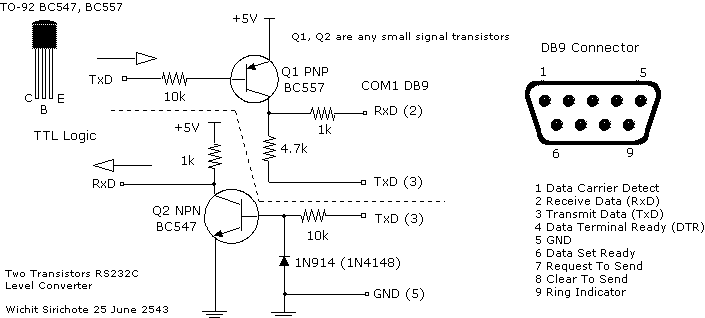

第3楼:shangdawei 2003年5月19日20:21

[upload=gif]UploadFi

此主题相关图片如下：

此主题相关图片如下：

第4楼:guest 2003年5月19日21:01

谢谢。知道是电平的变化。想问要增加什么硬
谢谢。知道是电平的变化。想问要增加什么硬件才能实现接口，是不是要接转换芯片？

第5楼:guest 2003年5月19日21:57

不好意思再麻烦一下，MAX芯片的规格怎么
不好意思再麻烦一下，MAX芯片的规格怎么样，有图吗？

第6楼:yourbin 2003年5月20日09:35

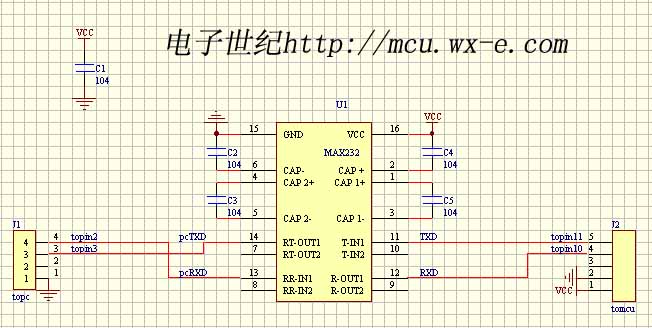

[upload=jpg]UploadFi

此主题相关图片如下：

第7楼:shangdawei 2003年5月19日21:36

MAX202 or MAX232
这两种芯片都可以！

第8楼:shangdawei 2003年5月20日01:11

MAX芯片的规格

http://pdfserv.maxim-ic.com/arpdf/MAX220-MAX249.pdf
