楼 主:rj17 2003年5月9日15:44

 为什么会这样了,多路开关有问题？
我的数据采集电路为多路开关max354+ad976a，由于采样间隔较小(156us)，8路输入量分4次采集，即每次采两路数据，但是当这两路模拟输入相差较大时，通过示波器发现354的输出波形不干净，出现干扰，但把两路输入差值调小，上述现象即慢慢消失。(354每次打开的两路不是相邻的，即采集顺序为0,4; 1,5; 2,6; 3,7)
请各位大虾帮我分析分析，是什么的干扰还是354有问题？


第2楼:rj17 2003年5月11日09:56

 难道没有人碰到过类似问题？


第3楼:学习中 2003年5月11日11:04

 是否是引脚间的电容或线路分布参数产生的过渡过程造成？


第4楼:rj17 2003年5月12日10:25

 那我要怎么判断线路分布参数阿？
不好意思，刚开始搞，还有很多地方不懂。
同样的电路，在其他的电路板上没有类似问题，我的都已经重新布板了还是不行.


第5楼:学习中 2003年5月12日20:51

 能否把干扰波形画出来
从干扰波形可以大致判断干扰的原因。如单个的尖峰干扰，可能数据线与信号线的线间电容耦合来的，如呈衰减振荡，则可能是由于线路的分布参数形成的过渡过程。模拟开关前后的线路都不应过长，否则应采取适当的滤波或缓冲措施如缓冲放大器。


第6楼:xuyunsong 2003年5月12日10:34

 模拟开关有响应时间，并且你肯定
在模拟开关和ad976只见加了滤波措施，这也会降低响应时间，ad转换不理想是肯定的！


第7楼:rj17 2003年5月13日11:01

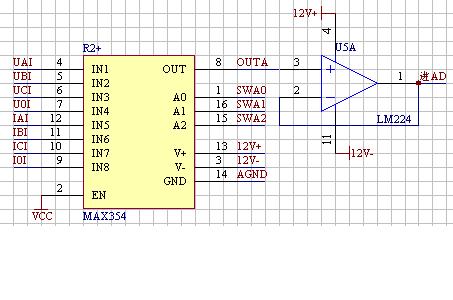

 我现在都没有用滤波，开关电路如图，仅加了个跟随就进AD了

此主题相关图片如下：


第8楼:学习中 2003年5月13日21:13

 看不到图片


第9楼:rj17 2003年5月13日11:14

 波形好像不太好画，不过根据楼上大虾所说：
我觉得是在每次开关转换时都会出现一个尖峰干扰，难道是我布的线路有问题?


第10楼:langren0468 2003年5月13日15:08

 滤波电路要做好!


第11楼:guest 2003年5月13日16:29

 在max354与ad976a之间要加运放
在max354与ad976a之间要加运放。


第12楼:rj17 2003年5月16日13:00

 再传一次看看。

此主题相关图片如下：


第13楼:rj17 2003年5月16日13:02

 几天没来，请各位大虾继续指教，谢谢！


第14楼:学习中 2003年5月16日21:38

 模拟开关前的线路有多长？
如果比较长，先在一路加一个缓冲器试一试。


第15楼:rj17 2003年5月21日12:43

 又有好几天没来了，不好意思！信号线和控制线都不太长啊
PCB板上354之前的几根输入信号线都只有四五厘米的样子，3根控制线长一点，也不过十三、四厘米啊，应该没什么问题把。
此主题相关图片如下：


第16楼:学习中 2003年5月21日21:23

 信号线是怎么驱动的？
信号线是怎么驱动的？你测量信号线上的波形了吗？


第17楼:rj17 2003年5月22日09:40

 电压和电流的输入信号通过PT和CT采集引
电压和电流的输入信号通过PT和CT采集引入后经过一级运放滤波放大后就进354了。运放采用的是224。
输入波形我都看过了，不采样的时候没问题，一开始采样波形就会有干扰。
控制线的波形也看过了，两路轮流采样时，输入波形没问题，很干脆。
谢谢


第18楼:学习中 2003年5月22日22:15

 LM224带宽不够？
LM224的单位增益带宽只有1MHz。换一个带宽高的运放试一试。或简单加一个阻容滤波电路。因未看到干扰波形，对干扰的时间尺度不了解。从国半的手册看，LM224的输出有大约1微秒的过冲。


第19楼:rj17 2003年6月4日20:51

 后来。。。
后来我又把输入通道也切断了一个，发现好像是输入信号又高频干扰。输入直接接电源信号或地的话没有干扰了。加了一个滤波电容的输入通道的干扰好像比其他通道的也要小一点。
应该是这个原因了把。
谢谢！
