DX帮忙看看这个图：错在哪？[foyyof]

楼主:foyyof 2003年5月2日22:12

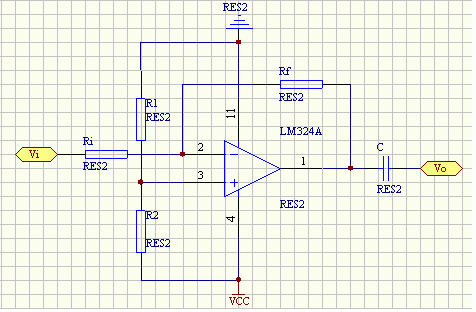

DX帮忙看看这个图：错在哪？
我用来放大40khz的超声波，但不行，放大不了

此主题相关图片如下：

第2楼:foyyof 2003年5月2日22:40

放大不了啊。why

此主题相关图片如下：

第3楼:huzimax 2003年5月3日00:43

是放大不了，还是输出保持高或低一种状态？

第4楼:foyyof 2003年5月3日07:34

在隔直电容前是DC-10v左右，电容后基本没信号了

第5楼:huzimax 2003年5月3日10:23

运放输入3脚电压低，一般调整该电压到输入信号的中心点
如输入没有偏置的正弦波时，此脚电压一般为0；换一句说，要调整运放的工作0点

第6楼:tm-christian 2003年5月3日12:43

你的运放没有工作在线性状态，你的输出不是
你的运放没有工作在线性状态，你的输出不是高就会是低，应该是工作点不对

第7楼:foyyof 2003年5月3日16:15

搞定，谢谢DX们
