楼 主:wangshengwen 2003年4月21日16:56

 求助!继电器RELAY--SPST的封装是什么,小弟实在是找不到.
如果有时间的话可以介绍一下在PROTEL99里头的其他继电器,他们有和区别.先在这谢谢了.


第2楼:Kuang-chingTsui 2003年4月21日17:13

 根本找不到。你必须按照你采用的继电器自己做封装。


第3楼:wangshengwen 2003年4月21日17:39

 请问Kuang版主,那尺寸大小有什么标准没有,有没有通常用到的封装,有那些?


第4楼:Kuang-chingTsui 2003年4月22日08:59

 RELAY：
PROTEL 99的原理图编辑环境下有继电器元件库，不证明PCB封装库里有这种封装，因为同样的一种继电器可能有成百上千的结构形式，怎么可能做成封装库呢。你说的Relay-SPST（单刀单掷，即只有一对触点）的继电器，你到市场看看吧，多的很。你应该首先根据你的具体应用选择一种适合你用的继电器，然后根据它的几何尺寸和电气连接原理自己设计封装库。


第5楼:wangshengwen 2003年4月22日09:47

 非常感谢Kuang斑竹,以后还有很多问题需要请教你的,在这先谢谢了:--)


第6楼:Kuang-chingTsui 2003年4月22日10:01

 别客气，实在做不好，把选定的RELAY的外形尺寸，引脚排列形式用简图告诉我，我帮你做，也就几分钟的事嘛。


第7楼:wangshengwen 2003年4月22日10:13

 感谢至级!


第8楼:Kuang-chingTsui 2003年4月22日11:05

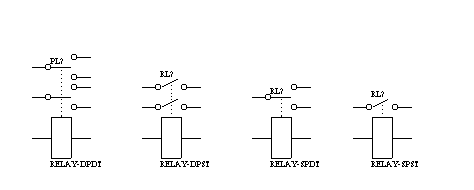

 RELAY-
RELAY-DPDT：双刀双掷（两组触点，两常开两常闭）
RELAY-DPST：双刀单掷（两组触点，两常开）
RELAY-SPDT：单刀双掷（一组触点，一常开一常闭）
RELAY-SPST：单刀单掷（一组，常开）

此主题相关图片如下：


第9楼:wangshengwen 2003年4月26日10:45

 谢谢斑竹,我知道在PCB里做继电器的封装了,不过还想问一下高精度电阻RX70-8中70的意思是?


第10楼:Kuang-chingTsui 2003年4月26日10:55

 不好意思，RX70-8方面：
只知道它是线绕电阻。现在各家的型号命名较乱，难以说明。不过你能告诉我用万用表测量它的阻值是多少吗？


第11楼:wangshengwen 2003年4月26日11:11

 是700欧的


第12楼:wangshengwen 2003年4月26日10:59

 700  欧吧,12v电压
