→谁来帮帮我吧![yunsean]
*第10199篇: 谁来帮帮我吧!
楼 主:
yunsean
2003年4月11日18:52
谁来帮帮我吧!
谁能帮我设计一个按钮去抖动电路!

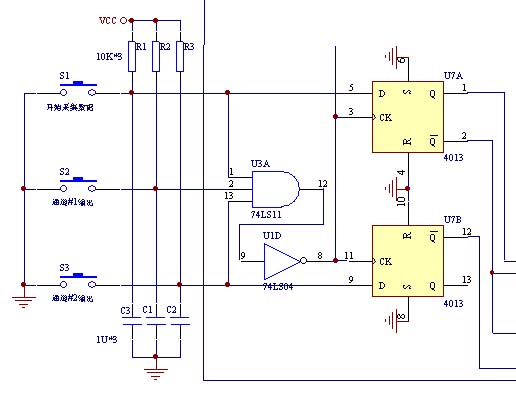

如图所示电路能完成吗?
此主题相关图片如下:
第
2
楼:
a12345678
2003年4月11日21:23
分别用3个RS触发器即可
第
3
楼:
学习中
2003年4月11日21:29
为何不用软件去抖动
如果必须用硬件,图中的设计思路还可以,但应注意信号竞争问题。看器件手册仔细计算一下,必要时可在与门后用单稳电路延迟一段时间。图中的电路将锁存按键信号,不知是有意的吗?
好像时钟相位关系不对,d触发器是在时钟下降沿锁存的。
第
4
楼:
yunsean
2003年4月12日09:59
谢谢你!
谢谢你的回复,不过4013D触发器是在时钟的上升沿锁存的,应该没什么问题吧!我的本意就是要锁存按键状态作为后级电路的控制信号。
我现在在做一个设计,要求用单片机和数字电路两种方案完成,所以在数字电路方案中必须用到硬件去抖动!
你还有没有什么好的建议?
非常感谢!
第
5
楼:
学习中
2003年4月12日17:35
可以加个简单的延时电路
如果d触发器用cmos电路,你可以将与门和非门也换成cmos电路,这样可以简单地在与门非门之间串一个电阻实现锁存信号的延迟,使工作更稳定。非门用施密特触发器最好。如果延迟时间大于按键抖动时间,工作就更理想了。
第
6
楼:
yunsean
2003年4月14日12:51
谢谢大侠指点!
非常感谢你的指点!
第
7
楼:
huzimax
2003年4月14日13:23
个人觉得电路中已加入了电容,抖动问题应不大吧
第
8
楼:
yunsean
2003年4月14日22:40
采用美信公司的专用消抖动电路MAX6818怎么样?
我最近看见MAX6818的广告,发现用它应该比较合适吧!
各位有什么意见?
