→大家帮我看看,光偶这样驱动继电器可以吗?[iamsxj]
*第10183篇: 大家帮我看看,光偶这样驱动继电器可以吗?
楼 主:
iamsxj
2003年4月11日15:34

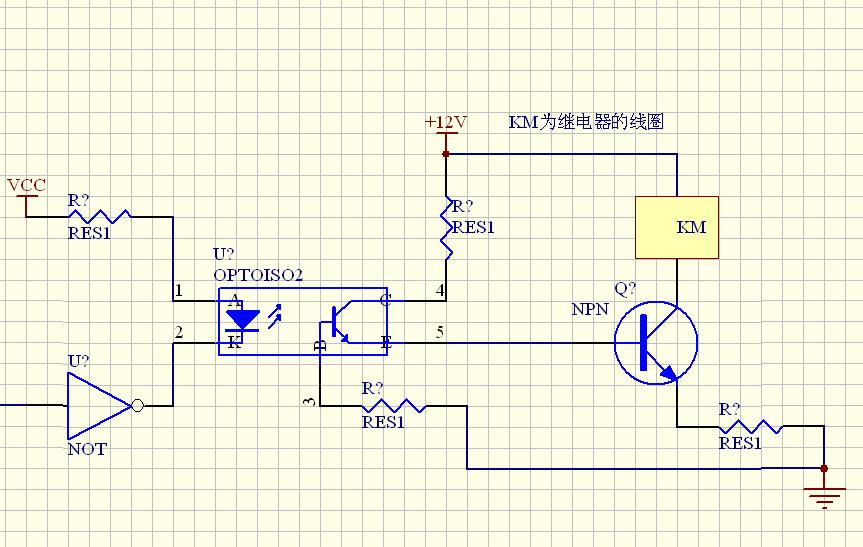

大家帮我看看,光偶这样驱动继电器可以吗?
大家帮我看看,光偶这样驱动继电器可以吗?
此主题相关图片如下:
第
2
楼:
poolpool
2003年4月11日16:28
km 并接二极管 负端接+12v,用四脚的光藕p521更方便。
第
3
楼:
iamsxj
2003年4月11日17:05

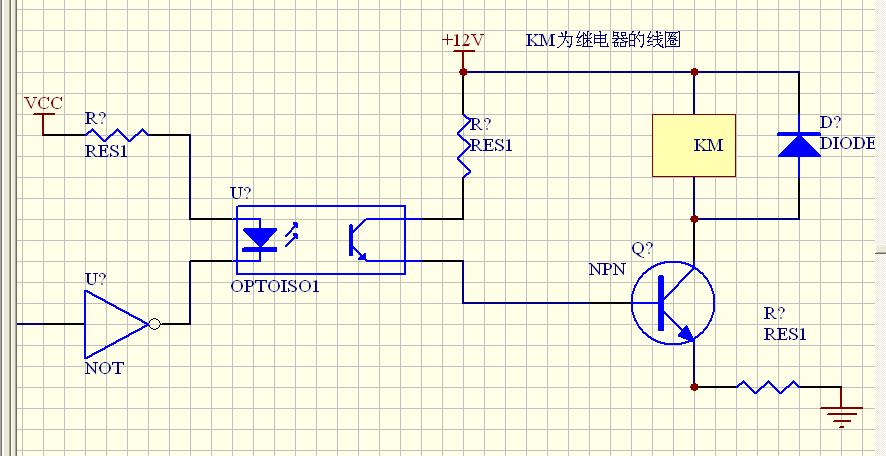

这样好了吧??
此主题相关图片如下:
第
4
楼:
红心J
2003年4月11日17:20
三极管对地电阻可以去掉
第
5
楼:
poolpool
2003年4月11日17:19
ok
第
6
楼:
iamsxj
2003年4月11日17:29
多谢poolpool和红星j :)
第
7
楼:
Kuang-chingTsui
2003年4月12日09:09
这样做,光偶是多余的。
在电路中使用光偶的目的主要是起隔离作用,而你的光偶没有起到隔离作用(电源是共地的)要驱动继电器有很多方法,而继电器本身是一个很好的隔离器件。稍后我贴一图给你参考。。。。。。。。
第
8
楼:
iamsxj
2003年4月12日09:21
好,太感谢了,我这几天也在想是多余,但书上又都这么写。
还望多多指教啊
。
第
9
楼:
Kuang-chingTsui
2003年4月12日09:39
[贴图]

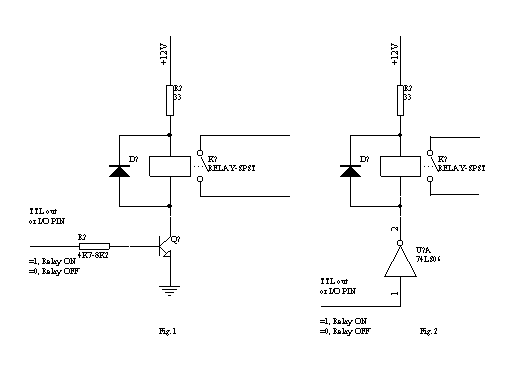

继电器绕组电流较大时采用图一方案。较小( <30mA)时用图二方案较好。注意7406是六OC门反向器。小电流时图一也行,都很可靠。33ohm电阻可以起到缓冲作用可在几ohm到几十ohm间选择,取决于你的继电器。
此主题相关图片如下:
第
10
楼:
iamsxj
2003年4月12日10:02
呵呵,真的非常感谢,可是还有两个问题请教??
1,我的继电器是0.36w的,加12v的电压正好是30ma,但我想选第二种方案,吧7406换成ULN2003。我想这样效果会好些,可以对单片机的影响小些。
2,真的不需要光偶吗?其实我开始用光偶是想起到隔离的作用。但正如你说起不到作用,所以我想问,如果我还想用怎样才能起到隔离的效果呢?因为你知道的,继电器控制的是接触器,或电磁阀等。
第
11
楼:
Kuang-chingTsui
2003年4月12日11:38
答:。。。
1。你最好用74HC06。
2。光偶在这里起不到任何作用(只会添乱),但你必须注意:你的继电器触点负载是感性的,在触点分离时会产生强大的电火花,如果继电器离MUC太近又没采取火花吸收电路,这火花干扰足以使你的MUC死掉,严重时会损坏MCU,即使你用了光偶也无济于事。建议你的继电器尽量远离PCB;同时继电器触点要加RC吸收。
你的应用场合比较恶劣,建议使用固态继电器取代电磁继电器。
第
12
楼:
iamsxj
2003年4月12日12:02
好的。
多谢版主了。可惜距离太远,要不我真应该请你吃顿饭,好好感谢一下的。
第
13
楼:
Kuang-chingTsui
2003年4月12日12:05
肯定有机会喽,到时候可要请我老烧酒哇。
第
14
楼:
iamsxj
2003年4月12日12:24
呵呵,一定。
