→晶振为什么不起振?请各位指教!(电路图)[定时器]
*第10083篇: 晶振为什么不起振?请各位指教!(电路图)
楼 主:
定时器
2003年4月10日12:56

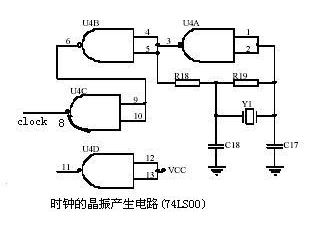

晶振为什么不起振?请各位指教!(电路图)
现在电阻R18改为470欧,R19仍为1M,电容改为20PF,可还是不行,莫非是电路有问题?请大家帮忙看看。
此主题相关图片如下:
第
2
楼:
langren0468
2003年4月10日13:09
什么芯片的晶振电路呀,没那么复杂吧
第
3
楼:
定时器
2003年4月10日16:39
是用来给CPLD提供时钟的哦
12M的,用来给XILINX95108提供时钟。XILINX95108的时钟输入只有一个脚,所以昨天也有高手跟我说过要用有源晶振,如果不是就用2脚晶振配合74LS00也可以做为有源晶振使用的,你能帮我看看电路有没有什么问题吗?
第
4
楼:
guest
2003年4月14日11:10
别急!我来帮你!
第
5
楼:
Kuang-chingTsui
2003年4月10日13:10
你的晶体频率?
我似乎遇到过此类问题。
先一步一步问答。
第
6
楼:
定时器
2003年4月10日16:35
12M的,用来给XILINX95108提供时钟。
12M的,用来给XILINX95108提供时钟。你以前是怎么解决此类问题的啊,给点经验我吧,电源用5伏。
第
7
楼:
Kuang-chingTsui
2003年4月10日17:12
我
握曾用4069搭过一个32768H的振荡器,起振,但一连接后级电路就停振。后来我用了一片4060(专用时钟发生器),其电路结构与我搭的几乎完全一样,4060振荡十分正常,分析内部电路发现振荡级后面是史密特触发器门。后来我将4069换成六史米特门(型号记不大清,查手册),振荡正常了。你是否按我的办法试一试,注意你用的是LS电路。
第
8
楼:
学习中
2003年4月10日19:09
用74HC00试一试
Kuang-chingTsui提到你用的是TTL电路,很关键。TTL电路搭振荡器时反馈电阻阻值在几K数量级。
第
9
楼:
定时器
2003年4月11日16:37
换了74HC00,问题基本解决了,谢谢各位!
今天本来想去买个12M的有源晶振,谁知道在新赛格竟然没有!有一家表示有但说没有现货,跟我说如果我要100个的话可以帮我提货,哎,真是气死人哦。后来没办法找不到只能先用块74HC00代替,买回来试试,果然可以起振,不过不足的就是,好象振荡频率并不是12M,而且也还是有点不稳定哦。
第
10
楼:
学习中
2003年4月11日21:47
改变参数试一试
可一改变电路中的元件参数试一试。R18去掉或调整一下试一试,C17,C18调整一下试一试。晶体品质不好也影响震荡稳定性。参数不合适有时会振荡在晶体的泛音频率上。
第
11
楼:
定时器
2003年4月10日21:41
那是不是说我的反馈电阻用得太大了?大概要换成几多的最好?
第
12
楼:
zheng8648
2003年4月10日19:19
我的看法。
我看你电路是没有正反馈,所以不会振荡,用两级与非门试试。
第
13
楼:
huzimax
2003年4月10日21:38
你的问题还没有搞定吗?
第
14
楼:
定时器
2003年4月10日21:39
还没有啊,有人建议说要加入正反馈,你的意见如何?
第
15
楼:
huzimax
2003年4月10日21:43

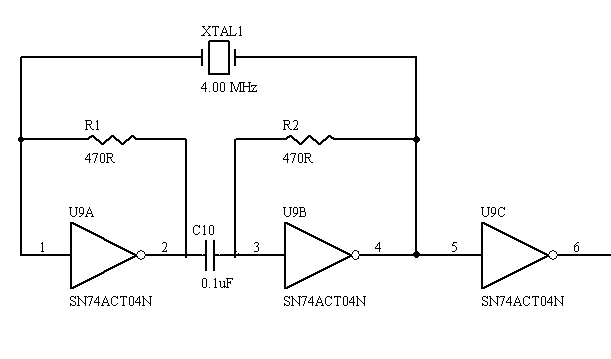

请参考这个电路
需要注意的是,此电路中的RC值只适用于4M以下
第
16
楼:
huzimax
2003年4月10日21:44
刚才图没传上去,以下是
此主题相关图片如下:
第
17
楼:
zheng8648
2003年4月11日19:03
上面电路应该可以。
第
18
楼:
南大807
2009年8月24日22:54

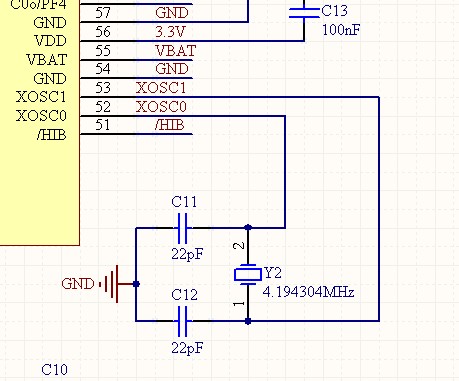

晶振起振
此主题相关图片如下:
我的是程序可以下载,但芯片没反应,就是我把一个IO口置高,它仍为低电平,各位帮我看看啊
