楼 主:xiaooobai 2003年4月10日12:17

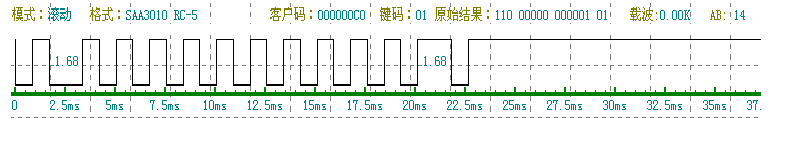

 这是我用读码器读出的红外波形，谁帮我看一下这个波形是怎样编码的！
这是我用读码器读出的红外波形，谁帮我看一下这个波形是怎样编码的！

此主题相关图片如下：


第2楼:Kuang-chingTsui 2003年4月10日13:35

 这个码：
这是一种翻转（滚动）码，你可以这样去读：
前两个一低一高为boot码，你的遥控器发的所有码前面都有的，按高电平为一、低电平为0的方法读做01(b)，然后有：2ah,0aah,0abh三字节编码，由于十六进制b的末位为1,所以补一个0（这是这种遥控码的特例，如果最末bit为0则不补0)。每bit的宽度为0.833ms。
另外，由于这是翻转码，你必须找出同一编码的翻转码，应该是：4ah，0aah，0abh。
当然如果读出的码是：4ah，0aah，0ach，则翻转码为：2ah，0aah，0ach。
这种码的特点是，按一个键的时间不管多长，这个键命令只被执行一次（用于连续控制的键，例如控制音量的+、-键除外）。


第3楼:bizhenke 2003年4月10日14:23

 呵呵，见多识广！
呵呵，见多识广！


第4楼:xiaooobai 2003年4月10日14:18

 是否可以这样解码？
客户码：000000C0        键码：01       原始结果：110 00000 000001

按照您的算法有：

        01 00 10 10 10 10 10 10 10 10 10 10 11 0(补0)

 按照定义："0 ->   1" 为'1'     "1 ->   0"  为'0'

        可得：10 00000 000001

        因为客户码的最高位固定为'1';

        所以得: 110 00000 000001


第5楼:Kuang-chingTsui 2003年4月10日15:15

 完全可以，
关键是这码读出、存储是否方便，也取决于你如何设计发码程序和硬件驱动IR LED的方式。我的编码发送程序非常简单，几乎是通过了软件仿真写到片子上就百发百中。而且，你发现没有，我采用“脉冲宽度直读法“，不用判断脉冲的上升和下降，将来写程序是很方便的，你有兴趣可以一试。OK？


第6楼:dreamhee 2003年4月14日09:19

 请教斑竹
斑竹，以前我测试过万能遥控，测得的载波频率范围很大，有的没有载波，有的高达100多k,我不明白为什么要有这么广的载波范围？还有是否所有的解码工作都可以用你的那种方法吗？有的高电平只有几百us,是否应建几个基准时间去读电平？


第7楼:xiaooobai 2003年4月12日12:36

 谢谢版主！
谢谢版主！
我已经根据您所提供的资料，解决了用单片机解码的问题，效果不错！
我采用的是查询输入端口，模拟发射码时序的方法接收，收到后，在求解翻转码。
顺便问一下，有没有比较好的校验方法！
谢谢！


第8楼:Kuang-chingTsui 2003年4月12日14:39

 这样行吗？
比如原码为 2ah,0aah,0ach 你再用一个它的反码 0d5h,55h,53h 去校验它,有的遥控器本身就发这种校验码提供接收校验。其实依我看，这类码子不用校验，与码表比较，非法码丢掉算啦。


第9楼:xiaooobai 2003年4月12日19:41

 同意后面的意见！
谢谢版主!同意你后面的意见!


第10楼:Kuang-chingTsui 2003年4月14日09:46

 OK!互相讨论嘛。


第11楼:dreamhee 2003年4月14日10:31

 请教一个问题：
请教斑竹
斑竹，以前我测试过万能遥控，测得的载波频率范围很大，有的没有载波，有的高达100多k,我不明白为什么要有这么广的载波范围？还有是否所有的解码工作都可以用你的那种方法吗？有的高电平只有几百us,是否应建几个基准时间去读电平？


第12楼:Kuang-chingTsui 2003年4月14日11:16

 答：
IR Remote 信号是必须有载波的，目前流行的载波频率以38KHz为多，但接收器对载波频率范围要求很宽，比如38KHz时，载波频率一般在35-45KHz都能正常接收。因为IR接收器具有载波去除作用，所以不知你在哪里测到的载波频率。
我的脉冲宽度直读法可以适用大部分遥控编码，但希望你还是尽量找出具体遥控码的编码规律，否则我的方法对有些编码会很长。大多数遥控编码为脉宽调制，如0为0.5mS,间隔0.5mS,1为1-2mS间隔0。5mS,等。


第13楼:dreamhee 2003年4月14日12:31

 继续
那是我以前的公司时，测的两款遥控器，ZENITH和SONY万能遥控，能够遥控VCR、TV、空调多种设备，测试用的工具应该是一样的，因为图形是一样的。


第14楼:Kuang-chingTsui 2003年4月14日17:27

 我的意思是：
不拆开遥控器很难测到载波，不知你是怎样测到的。


第15楼:dreamhee 2003年4月15日08:56

 答：
我也那样测过，可惜仍是那样，还有我测到的一种是100多K，但有时又是90多K，差的太多；另外，读码器不是有测载波功能吗，我用遥控器跟读码器的距离只有1cm时，也是如此。


第16楼:Kuang-chingTsui 2003年4月15日09:19

 准确判定载波的方法：
打开遥控器，1。查看内部陶瓷或晶体的参数，一般38KHz时前者为455KHz（约数）。
2。用示波器检查IR LED的驱动端波形。


第17楼:dreamhee 2003年4月15日10:37

 thanks
多谢，以后多多指教


第18楼:Kuang-chingTsui 2003年4月15日10:44

 别客气，多讨论都有收获。


第19楼:liux 2003年4月15日11:37

 解码
3010的解码方法：
      3010的编码规则如下：每一位码的长度固定为1778us，高低电平各占一半的宽度即889us，高位在前为1,低位在前为0。每串3010的发码共11位（低电平过后开始），第一为固定为1，第二位为控制位，每发一次码改变一次，后三位系统码，最后六位为指令代码。


第20楼:guest 2004年9月14日13:10
