MAX813L，硬件看门狗的电路与AT89C52的单片机怎[zhoubinjiang]

楼主:zhoubinjiang 2003年4月9日13:10

MAX813L，硬件看门狗的电路与AT89C52的单片机怎么搭？谢谢！
硬件:请指教
MAX813L，硬件看门狗的电路与AT89C52的单片机怎么搭？谢谢！

第2楼:langren0468 2003年4月9日13:11

可以用起复位！单根直连

第3楼:celloffice 2003年4月9日13:55

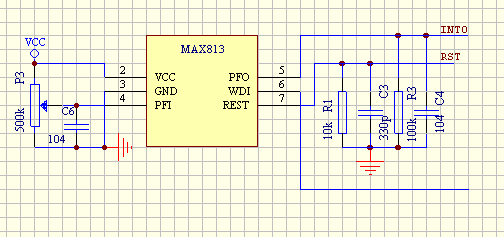

[upload=bmp]UploadFi

此主题相关图片如下：

我已经上传了一图，您去看看！

第4楼:langren0468 2003年4月9日14:06

用IMP813方便些

第5楼:celloffice 2003年4月9日14:13

两块IC有什么区别？

第6楼:langren0468 2003年4月9日14:27

注意对应MDI，MDO；PFI对应PFO

第7楼:Kuang-chingTsui 2003年4月9日14:21

IMP813L和MAX813L完全一样。

第8楼:Kuang-chingTsui 2003年4月9日14:17

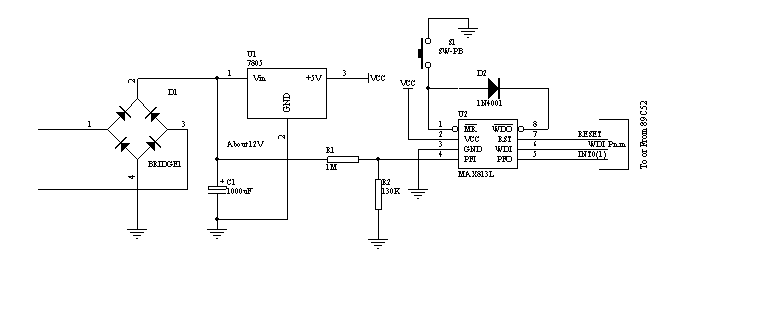

给你张图参考：
参考图：

此主题相关图片如下：

第9楼:zhoubinjiang 2003年4月12日11:32

谢谢，PFI和PFO可以不用，行吗？WD
谢谢，PFI和PFO可以不用，行吗？WDI和RST的宽度为多少？

第10楼:Kuang-chingTsui 2003年4月12日11:57

可以，PFI连接VCC，PFO悬空：
RESET宽度约200mS.
WDI对脉冲宽度无特别要求，WDI每发生一次由高到低或由低到高的跳变就自动复位看门狗定时器一次。举例：在程序中，加几条 CPL Pm.n指令就好。

第11楼:Kuang-chingTsui 2003年4月12日11:47

[贴图]

此主题相关图片如下：

第12楼:zhoubinjiang 2003年4月12日12:05

RST的宽度，怎么来控制，是不是813自己来完成？CLR Pnm的时间要小于1.6秒，是不是的？
RST的宽度，怎么来控制，是不是813自己来完成？CLR Pnm的时间要小于1.6秒，是不是的？

第13楼:Kuang-chingTsui 2003年4月12日12:11

RST的宽度是片子本身产生，不可编程的。不是CLR Pm.n
而是 CPL Pm.n指令，就是随机取反的意思。这条指令的出现周期一定不要大于1.6S，狗嘛，多喂几次没坏处的。

第14楼:zhoubinjiang 2003年4月12日12:36

我明白了，谢谢！
我明白了，谢谢！

本主题贴数14，分页： [第1页]
