 最具性价比的270开发板

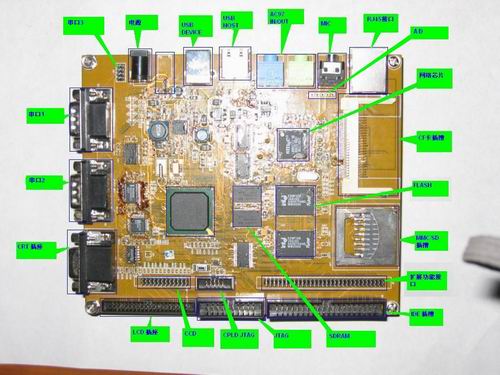

此主题相关图片如下：

TEK-270 开发板V2.0是用于设计进一步产品的原型板；为用户灵活使用高端ARM INTEL XSCALE PXA270提供一个设计样板；同时可以作为开发以PXA270为核心的项目提供前期开发平台和实际工作平台，开发板可以和LCD接口板、GPS接口板、GPRS接口板、AD/DA采集板、CAN接口板、CMOS摄像机接口板等辅助扩展功能板配套使用组成不同的应用系统。
产品硬件特性：
电源输入接口：5V外部直流电源输入，系统采用高集成度的电源转换电路；
CPU： PXA270，标称工作频率520MHz，最高工作频率624MHz；
SDRAM：采用2片小封装MOBILE  SDRAM HY5W5A6D (64Mbyte SDRAM 可扩充到128M)；供电电压采用2.5V，大大降低系统的功耗，为用户进一步设计低功耗手持产品提供了很有价值的设计参考。
FLASH：2片E28F128J3 Intel Strata Flash(32Mbyte，可扩充到64M)；
LCD和触摸屏接口：可以接各类TFT、ADTFT、HRTFT STN；
CRT接口：可以直接接CRT显示器
三个串行接口：1个9线制、一个5线制、一个三线制
USB接口：一个Host，一个Device接口
以太网口：外扩LAN91C111NE 100M以太网控制器实现10M/100M自适应以太网接口
CF卡插座：可配置CF 无线局域网卡、存储卡、以太网卡、GSM/GPRS 卡等
SD/MMC卡插座
IDE（ATA）接口：可以接硬盘
语音接口：采用AC97芯片，支持语音的输入、输出和MIC接口
四路ADC通道接口
I2C接口
系统扩展接口：包含数据、地址、控制、中断、IO等多种信号和电源，便于用户扩展其他功能
Camera接口：可以外接CMOS摄像机
JTAG（CPU、CPLD）接口
多个LED指示灯
内部实时时钟RTC：
      开发板按工业级要求制作，完全满足工业环境要求。

产品软件特性：


开发系统清单:
1) TEK-270开发板V2.0
2) DB9串口线一条
3) 交叉网线一条
4) 5V稳压电源一个
5) JTAG编程器一只
6) SHARP 3.5寸 LQ035Q7DH01 LCD一块(可选)
7) 开发板资料光盘一套
文档清单:
1) 开发板芯片资料手册
2) 原理图一份（PDF）
3) SHARP LCD屏接口板原理图一份(PDF)
4) TEK-70开发板V2.0使用说明 （PDF）
