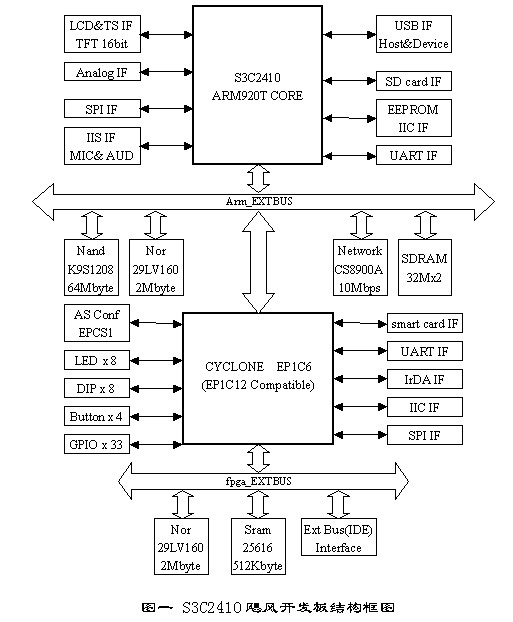

 原理结&外观分布图片

此主题相关图片如下：

此主题相关图片如下：

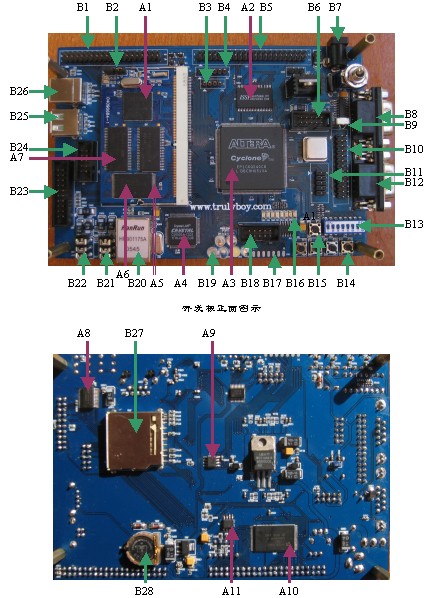

主要器件说明:
l A1：主控制器S3C2410A；ARM920T内核，主频最高可达202MHz；
l A2：SRAM，61LV25616，512Kbyte；作为FPGA系统的RAM空间；
l A3：FPGA Cyclone EP1C6；支持12万门的逻辑设计，并且兼容EP1C12。它既可以作为S3C2410的memory设备以进行硬件扩展（我们提供的pof文件已经包含了大量的硬件接口模块），同时也可以利用自身外扩的FLASH和SRAM，采用NIOS处理器自成一个微控制系统与S3C2410协同工作；
l A4：网络芯片CS8900A，支持10M以太网通信；
l A5：Nand Flash K9S1208，64Mbyte；位于核心板背面；支持Nand Flash启动；
l A6：Nor Flash 29LV160, 2Mbyte；支持Nor Flash启动；
l A7：SDRAM HY57V561620，32Mbyte X 2；
l A8：音频DA/AD UDA1341TS，提供耳机及麦克风接口；
l A9：EPCS1；FPGA配置芯片，上电自动配置FPGA；
l A10：Nor Flash 29LV160, 2Mbyte；作为FPGA系统的ROM空间；
l A11：EERPOM 24C08；IIC总线存储器件。
主要接口说明:
l B1：TFT LCD接口；支持16bit TFT LCD，3.3V和5V同时供电；同时带有触摸屏接口。
l B2：启动跳线配置；右侧跳线始终插上；左侧跳线插上系统上电从Nor Flash启动，拔下系统上电后从Nand Flash启动。
l B3：IIC总线接口，以用于外扩IIC器件。
l B4：智能卡（IC卡）接口，接口控制模块已经位于FPGA中，可以由S3C2410控制。
l B5：外部总线接口；既可以扩展为普通外部总线接口，也可以扩展为IDE接口。
l B6：FPGA JTAG接口；支持对FPGA的在线配置和调试（SignalTap）。
l B7：外部电源输入口，需要外接输出5V、3A的电源适配器。
l B8：串口0，直接与S3C2410的UART0连接。
l B9：红外接收头，红外接收模块由S3C2410以及FPGA同时提供。
l B10、B11：通用I/O，可作为S3C2410的通用I/O，也可以作为FPGA的通用I/O用于测试和扩展。
l B12：串口1，由S3C2410的UART1、UART2以及FPGA的UART模块共享，由DIP[2：1]控制。具体选择关系如下：
DIP[2:1] 对应串口
00 S3c2410-UART2
01 S3c2410-UART1
1X FPGA-UART
l B13：DIP开关，与FPGA连接，用于选择控制。
l B14：Button，通用按键，通过FPGA与S3C2410的外部I/O连接。
l B15：复位按键，用于系统全局复位。
l B16：LED指示灯，可用于指示以及调试。
l B17：通用I/O，可作为S3C2410的通用I/O，也可以作为FPGA的通用I/O用于测试和扩展。当FPGA主芯片升级为EP1C12时，B17不可用。
l B18：FPAG AS JTAG接口，用于对配置芯片EPCS1的编程。
l B19：系统指示灯，从上到下从左到右依次为：
l 绿色：网络状态指示灯，当网络工作时呈现闪烁状态；
l 黄色：网络连接指示灯，当网络连接上时发亮；
l 红色：电源指示灯，当3.3V电源输出正常时发亮；
l 紫色：红外接收工作指示灯，当有红外输入时呈现闪烁状态；
l 白色：配置过程指示灯，当处于JTAG配置过程时该灯灭，一般情况下发亮；
l 蓝色：配置成功指示灯，当FPGA 配置成功后发亮。
l B20：网络接口。
l B21：音频输出接口，双声道。
l B22：MIC输入口。
l B23：S3C2410 JTAG接口，可结合Wiggler和ADS进行JTAG调试。
l B24：模拟A/D输入口，支持4路的模拟输入。
l B25：USB HOST接口，可插U盘、摄像头等USB器件。
l B26：USB DEVICE接口，用于和PC上位机连接。
l B27：SD卡接口。
l B28：实时时钟电池插槽。请注意电池电力不足可能导致操作系统无法正常启动。
