 SLA7024M 用于针式打印机 字车电机驱动电路
SLA7024M 详细介绍         原装正品，现货供应SLA7024M 型号
SANKEN品牌系列产品 SLA7024M
SLA7024M 批号 06+07+
SLA7024M 数量 10800
SLA7024M 封装 18-pin ZIP
SLA7024M 包装 original/IN STOCK
SLA7024M 备注 2相/1-2相/W1-2相励磁  可拆样品
SLA7024M PDF技术资料
SLA7024M.pdf

SLA7024M简介:可以驱动小型步进电机
2相单极步进电机驱动器 高电流型PWM ,单极步进马达控制器
SLA7024M 18-Lead Power-Tab SIP 1.5 A
SLA7026M 18-Lead Power-Tab SIP 3.0 A
SMA7029M 15-Lead SIP 1.5 A
电流：1.5A
电压：46V
----------------------------------
BENEFITS AND FEATURES
n Cost-Effective, Multi-Chip Solution
n ‘Turn-Key’ Motion-Control Module
n Motor Operation to 3 A and 46 V
n 3rd Generation High-Voltage FETs
n 100 V, Avalanche-Rated NMOS
n Low rDS(on) NMOS Outputs
n Advanced, Improved Body Diodes
n Single-Supply Motor/Module
Operation
SMA7029M
SLA7024M, SLA7026M,
AND SMA7029M
HIGH-CURRENT PWM, UNIPOLAR STEPPER
MOTOR CONTROLLER/DRIVERS
Data Sheet
28201
TM
MicroSystems, Inc.
A
Always order by complete part number:
Part Number Package Output Current
SLA7024M 18-Lead Power-Tab SIP 1.5 A
SLA7026M 18-Lead Power-Tab SIP 3.0 A
SMA7029M 15-Lead SIP 1.5 A
ABSOLUTE MAXIMUM RATINGS
at TA = +25°C
Load Supply Voltage, VBB . . . . . . . . . . . . 46 V
FET Output Voltage, VDS . . . . . . . . . . . 100 V
Control Supply Voltage, VCC . . . . . . . . . . 46 V
Peak Output Current, IOUTM (tw £ 100 ms)
SLA7024M . . . . . . . . . . . . . . . . . . . . . 3.0 A
SLA7026M . . . . . . . . . . . . . . . . . . . . . 5.0 A
SMA7029M . . . . . . . . . . . . . . . . . . . . 3.0 A
Continuous Output Current, IOUT
SLA7024M . . . . . . . . . . . . . . . . . . . . . 1.5 A
SLA7026M . . . . . . . . . . . . . . . . . . . . . 3.0 A
SMA7029M . . . . . . . . . . . . . . . . . . . . 1.5 A
Input Voltage Range, VIN . . . . -0.3 V to 7.0 V
Reference Voltage, VREF . . . . . . . . . . . 2.0 V
Package Power Dissipation, PD . See Graph
Junction Temperature, TJ . . . . . . . . . +150°C
Operating Temperature Range,
TA . . . . . . . . . . . . . . . . . . . . -20°C to +85°C
Storage Temperature Range,
Tstg . . . . . . . . . . . . . . . . . . -40°C to +150°C
n Half- or Full-Step Unipolar Drive
n High-Efficiency, High-Speed PWM
n Dual PWM Current Control (2-Phase)
n Programmable PWM Current Control
n Low Component Count PWM Drive
n Low Internal Power Dissipation
n Heat Sinking (Normally) Unnecessary
n Electrically Isolated Power Tab
n Logic IC- and mP-Compatible Inputs
n Machine-Insertable Package

相关型号：
SLA7026M SLA7033M SLA7052M SLA7062M SLA7078MR SLA7078MPR

             SLA7024M   1.5A
             SLA7026M   3.0A
             SLA7032M   1.5A
             SLA7033M   3.0A
             SLA7062M   3.0A
             SPI7210       1.0A
             SPI7215       1.5A
       欢迎索取样品及详细资料!

此类产品本公司大量原装现货热卖

询价热线：

0755－33062500，83031813，83283733

联系人：黄少华（小姐） 13802552672

QQ：623069669

MSN：sumzi002@sumzi.com  sumzi003@sumzi.com

Email:sumzi002@sumzi.com

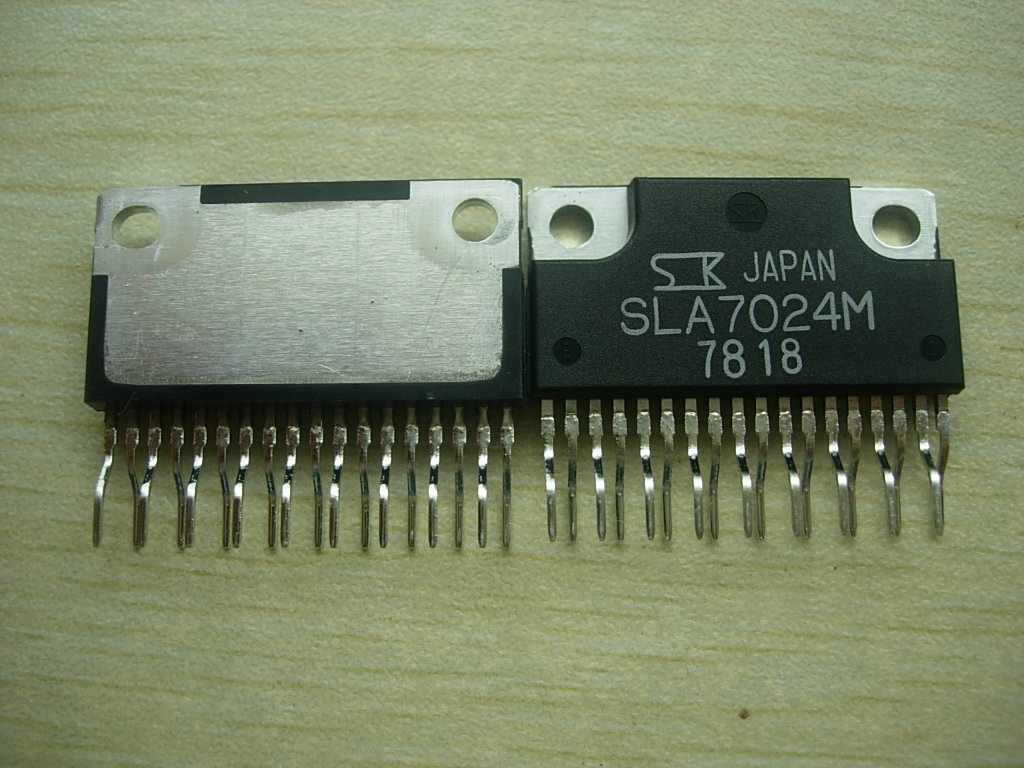

此主题相关图片如下：

发表时间:2009年9月3日16:32:52
