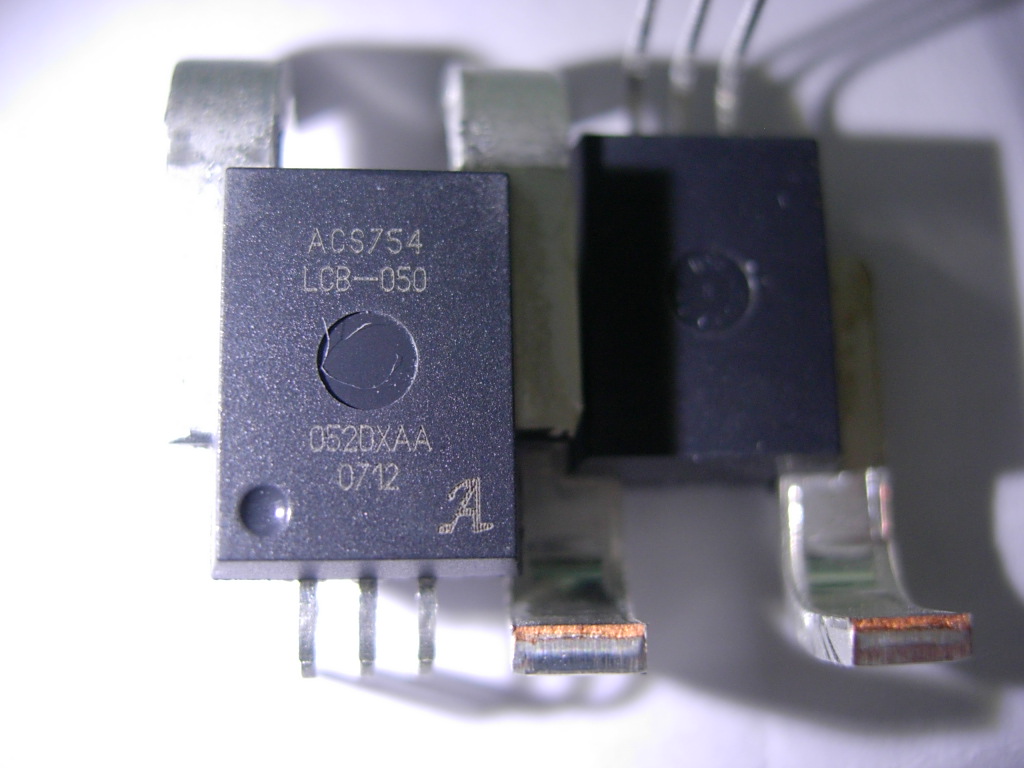

 ALLEGRO电流传感器ACS754LCB-050-PFF
[color=#8B0000]ALLEGRO [/color]品牌系列产品

ACS754LCB-050-PFF 批号 08+
ACS754LCB-050-PFF 数量 1000
ACS754LCB-050-PFF 封装
ACS754LCB-050-PFF 包装
ACS754LCB-050-PFF 备注 现货
ACS754LCB-050-PFF技术资料

电流传感器

功能及优点
高可靠性的单片霍尔 IC
+5 V 单电源
端子 4/5 和引脚 1/2/3 之间的隔离电压高达 3 kVRMS
35 kHz 带宽
汽车温度范围
下线工厂校准增益和偏移
超低功率损耗： 100 µΩ 内部导体电阻
电源电压的成比例输出
极度稳定的输出偏移电压
小型封装尺寸，安装简便
输出与交流和直流电流成比例

描述
Allegro ACS75x 系列电流传感器可为工业、汽车、商业和通信系统领域提供经济实惠、测量精确的电流检测解决方案。 该器件采用封装设计，便于客户使用。 典型应用包括电动机控制、负载检测及管理、电源和过流保护。

该器件由一个低偏移的精密线性霍尔传感器电路组成，其铜制的电流路径靠近晶片的表面。 流过该电流路径的电流会产生一个磁场，该磁场可被集成霍尔IC检测并转换成同比例的电压输出。 通过将磁信号尽量接近霍尔传感器，器件的精确度已得到极大的优化。 一个精确的成比例的电压由低偏移、斩波稳定的 BiCMOS 霍尔 IC 提供，并且该 IC 出厂前已对精确度设定。

当递增式电流流过用作电流检测通路的主电流路径（从端子 4 到端子 5）时，器件的输出具有正斜率 (>  VCC / 2)。 该电流路径的内电阻通常为 100 µΩ，功率损耗较低。 铜线的厚度允许器件在高达 5倍的过电流条件下工作。 电流路径的接线端与传感器引脚（引脚 1 到 3）之间电气隔离。 凭借上述优点，ACS75x 系列传感器可取代光耦或其他成本高昂的隔离技术用于要求电气隔离的应用。

器件在出厂装运前已完全校准。 ACS75x 系列是无铅产品。 所有的引脚均镀以 100% 雾锡，封装内无铅存在。 大尺寸引脚框由无氧铜制成。
