 MSP430全功能开发板
硬件配置如下：
CPU配置：
采用MSP430F149，可根据需要更换为169或其它兼容型号；
外设配置：
提供I2C、SPI、RS232、RS485、红外等接口，同时配备了液晶、数码管、键盘、指示
灯及蜂鸣器等开发中常用器件。具体有如下配置：

1、配备24C32及PCF8563，可用于操作I2C存储器及时钟芯片，配合液晶模块、蜂鸣器
、键盘，可制作时钟或闹钟；
2、配备4位7段数码管，并采用串行驱动芯片动态驱动，在简单应用中可代替液晶模
块；
3、配备AT45DB081及93C46，AT45DB081可用于存放液晶字库，93C46可存放一些简单
的配置字；
4、配备38K的红外接收及发送，可实现短距离无线通讯，同时，板上红外接收芯片可
接收普通家用遥控器的遥控码；
5、板上预留液晶驱动接口，可驱动由KS0108驱动的液晶模块，并预留可选的软件对
比度调节接口；
6、配备RS232通讯，并可硬件选择为RS485通讯；
7、配备MIC接口，可直接将MIC的语音信号放大后由AD采集；
8、配备PWM输出接口，可将PWM输出放大滤波后，控制外部设备；
9、另外，还配备可调电位器(用于测试ADC)、按钮、指示灯及蜂鸣器

提供的软件：
1、24C32驱动程序，可支持24C01---24C512全系列I2C存储器操作；
2、8563驱动程序；
3、数码管驱动程序；
4、AT45DB081驱动程序，可支持AT45DB041、AT45DB081、AT45DB161、
AT45DB321等芯片；
5、93C46驱动程序，可支持93C46、93C56、93C57、93C66、93C86等芯片；
6、红外无线通讯测试程序;
7、KS0108的驱动程序，配备画点、画线、显示图片及字符等函数接口；其中
显示字符函数可自动识别中英文字符并显示,配备软件调节对比度接口函数；
8、RS232通讯驱动程序，提供波特率设置及读写端口操作，其中波特率可设
置到115200，并可根据波特率自动计算各寄存器的值；
9、提供键盘、数码管及蜂鸣器操作接口。

注：以上所提供的硬件接口及软件包均已成功应用于产品中，经长期稳定运行验证，
其可靠性是无可置否的。
如有需要，请联系：grpmail@163.com

具体价格:开发板380RMB（包括快递费）,  JTAG板30RMB, 买开发板送JTAG。

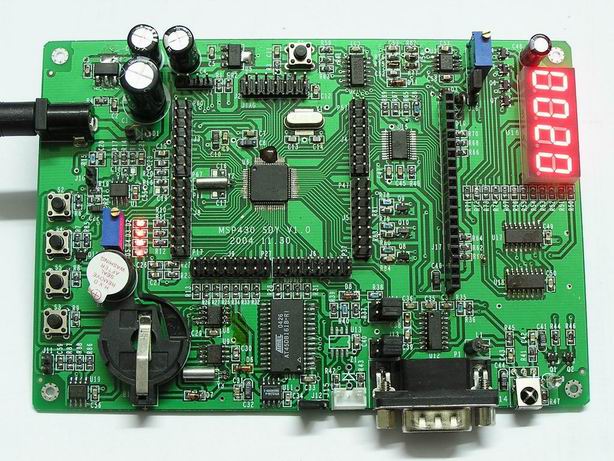

此主题相关图片如下：

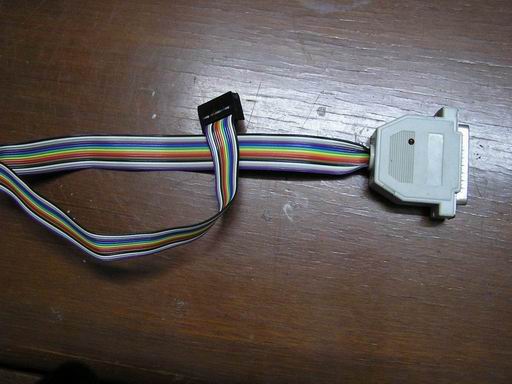

此主题相关图片如下：

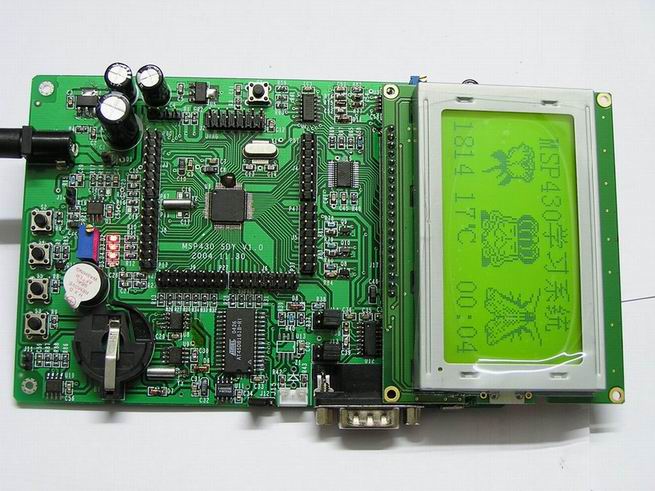

此主题相关图片如下：
