 [原创]酷睿嵌入式工控主板 945工控主板

 产品名称：工控主板 嵌入式主板
产品型号：hoto-945GM
产品描述：


宏拓工控主板，嵌入式工控主板 hoto-945GM 采用Intel 945GM+ICH7M芯片组，支持 酷睿双核SOCKET 479系列处理器，提供PCI插槽
采用Intel 945GM+ICH7M芯片组
支持Socket479 Core Duo、Celeron M系列处理器
支持1066MHz前端总线
支持 DDR2 533/667，最大容量4GB
板载 GMA 950显示核心，支持DX9.0C
支持1*PCI, 2*SATA,6*USB ,1*IDE
提供1*VGA, 1*DVI, 1*S端子,1*SPDIF,1*LVDS
集成6声道音效解码芯片，板载1000M网卡

详细参数:
宏拓公司推出的hoto-945GM 17*17CM规格，INTEL 945GM+ICH7M移动芯片组，提供SCOKET 479 CPU扩展底座，支持两根DDR2内存，最大支持4G容量，另外，主板提供了6声道音效输出和1000兆网卡接口。主板提供LVDS、VGA、DVI和S端子四种显示接口，提供PCI和MINI PCIE插槽，可以支持WIFI无线模块。

·芯片：Intel 945GMS + ICH7M芯片组
·CPU：支持酷睿双核Socket479 Core Duo、Celeron M系列处理器
支持1066MHz前端总线
·PCI：1*PCI 插槽
·CF卡：1*CF卡插槽
·内存：PC DDRII 667MHZ内存
·板载：GMA950显示核心，支持DX9.0C
·VGA：VGA接口,最大支持2048×1536
·TVOUT：提供1个TVOUT接口
·LVDS：提供1个LVDS 18bit接口  1*DVI, 1*S端子
·硬盘接口 ：1个IDE，提供2*Serial ATAII端口
·声卡： 6声道音效控制，2*1000M网卡

系统：
● CPU：支持酷睿双核Socket479 Core Duo、Celeron M系列处理器
● 系统芯片：Intel(R) 945GMS + ICH7M
● BIOS：Award BIOS, ACPI supported
● 电子盘：1个Type II型CF卡插槽
● 系统内存：2个DDR2 SODIMM socketl，最大4G
● 看门狗：256级
I/O接口：
● SATA/IDE接口：1×个IDE接口，2×SATA-II接口
● USB接口：6个USB2.0接口
● 并口：1个并口，支持SPP/EPP/ECP模式并具有防静电有保护功能
● 串口：2个串口，  1×R232 接口
● DVI接口：DVI Chrontel CH7307  DVI port on board
● 显示接口：1*DVI, 1*S端子，1个18bit LVDS  1个VGA

网络 ：
● 芯片组：2 ×PCI-E Gigabit LANPin header for RJ-45
● 速度：1000Mbps
声卡：
● 声卡，ALC662芯片 支持MIC-in/Line-in/Line-out
● Built-in Intel(R) High Definition AudioALC 662

显示芯片：
● 拥有Intel图象媒体加速器950核心,兼容Windows Vista Premium,和Chrontel CH7307 DVI加速器 支持VGA、CRT显示界面
● LVDS  TFT 18Bit 接口

机构与环境
● 尺寸：170mm x170mm
● 供电方式：DC Power  ATX
● 工作温度：0°C~60°C (32°F~140°F)
● 储存温度：-10°C~70°C (68°F~176°
●  相对湿度：10%~90% (non-condensing)
● 重量：0.50㎏

系人：宋先生联系电话：0571-56832675转812 15868805093 QQ 809686609

联系地址：浙江省杭州市文三路383号华门世家C座2单元201室宏拓科技有限公司

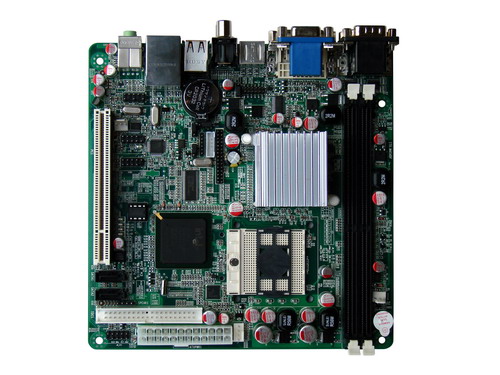

此主题相关图片如下：
