 串口转TCP/IP |RS232转RJ45/ RS232/RS485 LM-8051NET——联脉电子

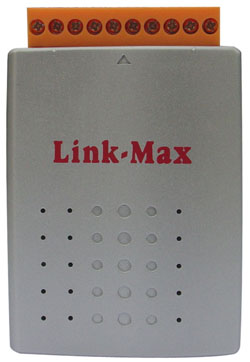

此主题相关图片如下：

LM-8051NET RS232/RS485串口网桥/串口设备联网服务器支持TCP Server和TCP Client两种工作模式，前者为监听模式，LM-8051NET RS232/RS485串口网桥/串口设备联网服务器在设定的端口等待TCP Client的联接请求；后者为主动联接模式，LM-8051NET RS232/RS485串口网桥/串口设备联网服务器主动连接其他TCP Server(设定的IP地址上的特定端口)。而在工作模式中，它完成通信的物理层转换。LM-8051NET RS232/RS485串口网桥/串口设备联网服务器特别适合小流量的采集系统中数据传输的应用。

LM-8051NET RS232/RS485串口网桥/串口设备联网服务器还有一种设置模式，在设置模式下，用户可以利用串口来设置它的参数对它的参数进行设置：关电，用笔尖或大头针回型针从档板的JEB小孔穿过，压住RESET按钮，再开电，等5秒，Power灯快速闪动，松开小针，LM-8051NET RS232/RS485串口网桥/串口设备联网服务器进入设置模式，在设置模式下，利用一些简单的命令或Link-Max的串口设置软件，您可查看或修改产品的设置。

产品规格

输入电压范围： 可接任意7.5-24V/100mA直流电源，通过电源插座接入
微处理器： 内置带看门狗的22兆CPU，高速可靠，防止死机
RS232通讯端口： 标准DB9F座，TXD、RXD、GND三线制
串口最高速度：115200bps
以太网控制器： 采用Realtek RTL8019AS芯片
数据传送速率： 网络控制器数据传送速率可编程最高达10Mbit/s
状态指示灯： 一个POWER/RS232灯，一个Link/CRS灯
以太网通讯接口： 采用RJ45插座，可方便连线
协议： ICMP(Ping)、ARP、IP、TCP
建议最高帧流量： 300帧/秒
参数设置：独特的设计使用户用任何RS232通信软件（如“超级终端”）都可实现参数设置
防雷设计：高稳定性，CAN-L，CAN-H每线600W的雷击浪涌保护
工作环境：温度0-70℃、湿度≤90%
外型尺寸：50mm(W)×70mm(L)×22mm(H)
重量：32g±2g
典型应用

单片机上网产品开发
数据采集教学应用远程通讯
串口转RJ45口网关网桥
智能楼宇控制数据、广播系统等双绞线应用系统
以太网工业自动化控制系统
