 [原创] 凌动N270 凌动945 工控主板 嵌入式主板 小尺寸主板

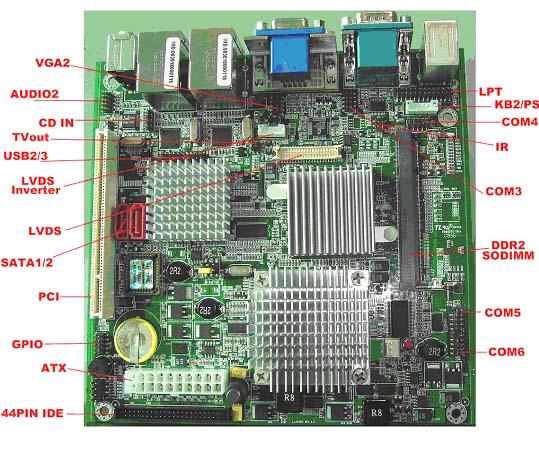

产品名称：6串口工控主板 嵌入式6串品主板 hoto-915BEM
产品型号：hoto-915BEM
产品描述：


自主研发嵌入式6串口主板 hoto-915BEM
芯片组：Intel915EM+FB82801FBM
CPU：Intel笔记本迅驰CPU（大小1G-2.16G可选）
内存：笔记本DDR2内存,最大可扩充至2G
串口：6个串口,支持RS232模式满足工业级的要求,自带5V供电
显示：支持CRT/LVDS液晶屏并有内接VGA2座与键盘鼠标座更符合触摸一体的要求,支持双屏/分屏显示(适用双屏POS)
.支持DVI高清数字输出与TV输出
网口：1000M PCI-E双网卡,服务器级网络传输
硬盘接口：支持CF电子硬盘, 8个USB2.0
I/O：支持8位GPIO

特性:

芯片组：Intel915EM+FB82801FBM
CPU：Intel笔记本迅驰CPU，二级缓冲1M/2MFSB533/400 MHZ                、
声卡：解码器/接口    ALC655-AC’97解码器, 内接音频输出排座
内存：笔记本DDR2内存槽.最大可扩充2G支持533/667
显示芯片：集成GMA900显卡,支持高清晰度媒体播放 /分屏)
显示接口：CRT显示支持Q×GA最高2048×1536 并内接VGA2接口.(适用触摸与一体)
DVI高清晰数字输出(支持同屏）
LCD支持18bit LVDS 1600×1200(同屏/分屏) TV输出支持NTSC/PAL 支持同屏/分屏
IDE/SATA：2×Serial ATA  150MB/S ATA/IDE    1×Ultra DMA66 44PIN IDE驱动器
1/O：GPIO    8位
串口：×RS232接口（COM1/2/3/4/5/6(自带5V供电）
并口：PP/EPP/ECP模式
网络：×Marrell 88e8053 PCI-Express 1000M -BASE-
IrDA：1×SIR Irda1.1兼容
BIOS    Phoenix-AWARD PnP 4M Flash bios
键盘/鼠标：×PS/2键盘和鼠标接口,1×6针内接键
扩展总线    1×32 bit PCI接口
看门狗：55级 鼠标插座(适用触摸与机顶盒遥控)

机构与环境
电源功耗：3V@3.4A  +5V@359mA  +12v@1.9A
-12V@1.92A  5VSB@263mA
工作温度：~60°C(32~140°F)
相对湿度：~90%,系统无冷凝
尺寸 ：17CM×17CM
重量：eight:0.43Kg



订货信息：
hoto-915BEM/CM 1.2G/2个1000M网口/VGA/DVI/LVDS 24bit/声卡/6串口/PS2
hoto-915B/CM 1G/2个1000M网口/VGA/LVDS 24bit/声卡/4串口/



联系人：宋辉超（song hui chao）
手机：15868805093
联系电话：0571-56773665-812
传真：0571-56832675-811
QQ:809686609
E-mail：songhc@hotou.com.cn
联系地址：杭州市文三路383号华门世家C座2单元201室
 宏拓科技竭诚为您服务！！！

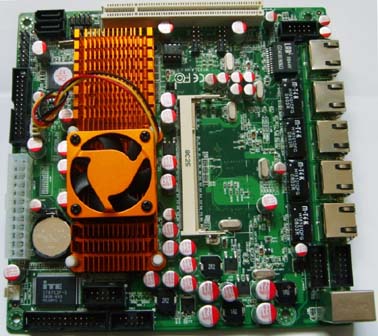

产品名称：多网口凌动低功耗主板 hoto-945GSE5L
产品型号：hoto-945GSE5L
产品描述：


简介: 多网口凌动低功耗主板   型号:hoto-945GSE5L

MINI-ITX  hoto-945GSE5L 主板规格
    型号 hoto-945GSE5L
    处理器 Intel ATOM Mobile CPU N270 1.6GHz
    芯片组  Intel 945GSE+ICH7芯片组
    系统内存 主板配置单个DDR2 SODIMM200 Sockect，用户自行选配 DDR2 内存，支持 DDR2-400/533/667，最大容量可达2GB
    图形显示 Intel Graphics Media Accelerator 950，支持DirectX 9.0
    扩展插槽 1 个 PCI 插槽
    板载 IDE 两个标准 SATA硬盘接口,SATA1、SATA2。
    板载 LAN 1个Realtek 8111C,10/100/1000M以太网控制器
    1个Realtek 8101E 10/100M以太网控制器
    3个Realtek 8100C 10/100M以太网控制器
    板载音效芯片 ALC655 声卡控制器
    板载 TPM 无
    板载 I/O 接口 2个 SATA 接口
    CPU 和系统风扇接口各一个
    3 个 USB 排针支持 6 个 USB 2.0 端口
    2个串行端口排针支持 COM1，COM2
    1个并口排针
    1个1X10PIN VGA插针
    1组网卡指示灯接口排阵
    1 个前端面板连接器
    1 个前面板音频连接器（麦克风和线性输出）
    1个ATX 22针电源连接器
    背板 I/O 1 个 PS2 鼠标接口
    1 个 PS2 键盘接口
    5个 RJ-45 LAN 接口
    BIOS AMI BIOS
    LPC 4/8Mbit 闪存
    操作系统 Windows 2000/XP, Linux, Win CE, Xpe
    系统监控和管理 风扇控制
    CPU 电压监控
    AC 电源故障恢复功能
    系统电源管理
    远程网络唤醒，键鼠唤醒，定时开机

工作环境:
    工作环境温度 0°C ~ 50°C
    工作环境湿度 0% ~ 95% （相对湿度； 无冷凝）
    板型 Mini-ITX（6 层）
    17cm x 17cm

 联系人：宋辉超（song hui chao）
手机：15868805093
联系电话：0571-56773665-812
传真：0571-56832675-811
QQ:809686609
E-mail：songhc@hotou.com.cn
联系地址：杭州市文三路383号华门世家C座2单元201室
 宏拓科技竭诚为您服务！！！

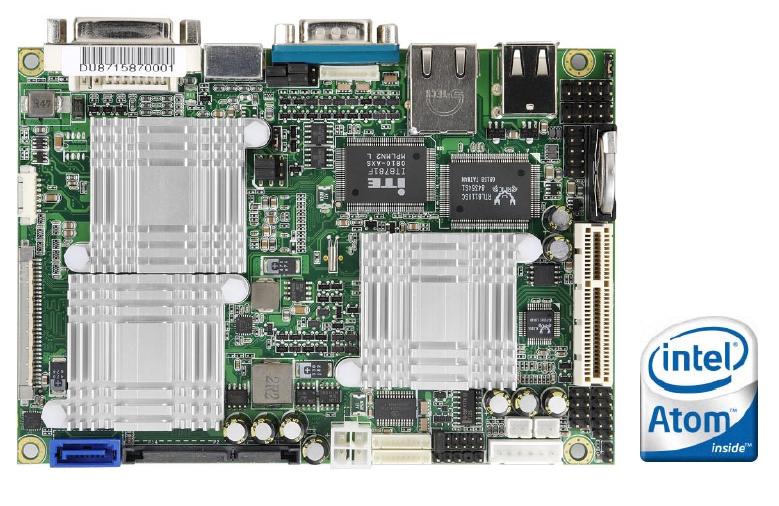

产品名称：3.5寸凌动工控主板,凌动主板
产品型号：3.5寸凌动工控主板 hoto-K2030
产品描述：


 凌动工控主板 hoto-K2030N270处理器+ Intel 945GSE+ ICH7M的Navy Pier三芯片解决方案
HOTO-K2030采用了英特尔凌动 N270处理器+ Intel 945GSE+ ICH7M的Navy Pier三芯片解决方案。 英特尔 凌动 N270是一款功耗只有2.5W的45nm制程处理器，主频 1.6GHz， 533Mhz FSB；Intel? 945GSE+ ICH7M的芯片组搭配提供的性能要远高于英特尔其他的低功耗方案。 高性能的英特尔 凌动 无风扇低功耗平台，新一代的硬件应用环境。
2. 独立的双显支持 VGA+LVDS， 支持丰富的多媒体应用
3. DDR2 内存和千兆网卡，稳定，安全，抗震，适应恶劣的工作环境；千兆网口提供超强的通信能力。
4. 支持 4 x COM, 6 x USB2.0, 2 x SATA 和 CF II
5. 支持传统的 PCI 扩展槽，提供对老式周边外设的兼容

产品特性：
系统：
● CPU：Intel(R) 凌动N270 Atom , 1.6GHz, 533MHz FSB
● 二级缓存：512K/1M/2M(板帖CM600,512KB L2)
● 系统芯片：Intel(R) 945GSE + ICH7M
● BIOS：Award BIOS, ACPI supported
● 电子盘：1个Type II型CF卡插槽
● 系统内存：1DDR2 SODIMM socketl，最大1G
● 看门狗：256级
I/O接口：
● SATA/IDE接口：1×个IDE接口，2×SATA-II接口
● USB接口：4个USB2.0接口
● 并口：1个并口，支持SPP/EPP/ECP模式并具有防静电有 保护功能
● 串口：4个串口，3×RS232接口  1×R422 485接口
● GPIO:提供8个GPIO接口，4路输入，4路输出
● DVI接口：DVI Chrontel CH7307 DVI port on board
 网络 ：
● 芯片组：2 ×PCI-E Gigabit LANPin header for RJ-45
● 速度：1000Mbps
声卡：
● AC’97声卡，支持MIC-in/Line-in/Line-out
● Built-in Intel(R) High Definition AudioALC 662
  显示芯片：
● 拥有Intel图象媒体加速器950核心,兼容Windows
     Vista Premium,和Chrontel CH7307 DVI加速器
    支持VGA、CRT显示界面
● LVDS  TFT 24Bit 接口

机构与环境:
● 尺寸：102mm x 147mm
● 供电方式：DC Power jack +12V DC-in
● 功耗：Celeron M 600Mhz with 256MB
                 DDR266+5V1.2A,+12V 0.5A
● 工作温度：0°C~60°C (32°F~140°F)
● 储存温度：-20°C~80°C (68°F~176°
●  相对湿度：10%~90% (non-condensing)
● 重量：0.30㎏


联系人：乔炯
电话：0571-56885137 56832675-815   15906680311
传真：0571-87758396
QQ：115410384
电邮：qiaoj@hotou.com.cn
网址：
地址：浙江省杭州市塘苗路18号华星现代产业园C座3楼  邮编:310000
 宏拓科技竭诚为您服务！！！

此主题相关图片如下：

此主题相关图片如下：

此主题相关图片如下：
