 我做的中文汉字显示屏，原理+程序

此主题相关图片如下：

此主题相关图片如下：

程序清单：

ORG  00H

LOOP: MOV A,#0FFH ；开机初始化，清除画面

MOV P0,A    ；清除P0口

       ANL P2,#00   ；清除P2口

MOV R2,#200

D100MS: MOV R3,#250 ；延时100毫秒

       DJNZ R3,$

       DJNZ R2,D100MS

       MOV 20H,#00H ；取码指针的初值

l100:    MOV R1,#100 ；每个字的停留时间

L16:    MOV R6,#16 ；每个字16个码

       MOV R4,#00H ；扫描指针清零

       MOV R0,20H ；取码指针存入R0

L3:    MOV A,R4   ；扫描指针存入A

       MOV P1,A   ；扫描输出

       INC R4      ；扫描指针加1，扫描下一个

       MOV A,R0   ； 取码指针存入A

       MOV DPTR,#TABLE ；取数据表的上半部分的代码

       MOVC A,@A+DPTR

       MOV P0,A   ； 输出到P0

       INC R0      ；取码指针加1，取下一个码。

       MOV A,R0

       MOV DPTR,#TABLE ；取数据表下半部份的代码

       MOVC A,@A+DPTR

       MOV P2,A          ；输出到P2口

       INC R0

MOV R3,#02        ；扫描1毫秒

DELAY2:  MOV R5,#248    ；

       DJNZ R5,$

       DJNZ R3,DELAY2

       MOV A,#00H     ；清除屏幕

       MOV P0,A

       ANL P2,#00H

       DJNZ R6,L3       ；一个字16个码是否完成？

       DJNZ R1,L16      ；每个字的停留时间是否到了？

       MOV 20H,R0      ；取码指针存入20H

       CJNE R0,#0FFH,L100 ；8个字256个码是否完成？

       JMP LOOP ；反复循环

 TABLE :

；汉字“倚”的代码

db 01H,00H,02H,00H,04H,00H,1FH,0FFH

db 0E2H,00H,22H,00H,22H,0FCH,26H,88H

db 2AH,88H,0F2H,88H,2AH,0FAH,26H,01H

db 63H,0FEH,26H,00H,02H,00H,00H,00H

；以下分别输入天，一，出， 宝，刀，屠，龙，的代码，略。

end

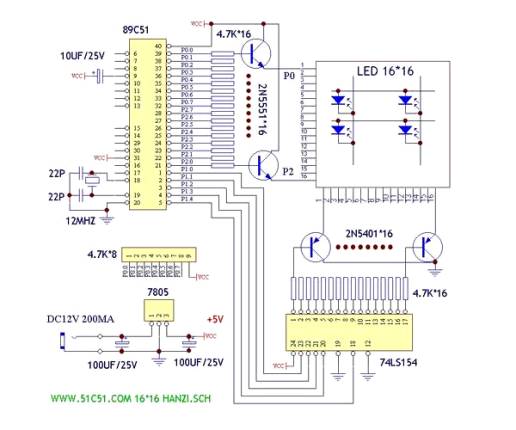

 电路中行方向由p0口和p2口完成扫描，由于p0口没有上拉电阻，因此接一个4.7k*8的排阻上拉。 如没有排阻，也可用8个普通的4.7k 1/8w电阻。为提供负载能力，接16个2n5551的NPN三极管驱动。

列方向则由4—16译码器74LS154完成扫描，它由89C51的P1.0---P1.3控制。同样，驱动部分则是16个2N5401的三极管完成的。

电路的供电为一片LM7805三端稳压器，耗电电流为100Ma左右。

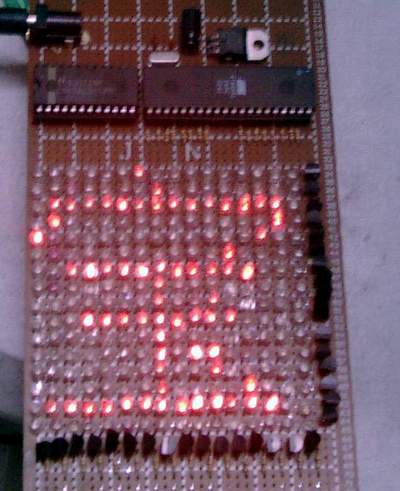

采用一块12*20cm的万能电路板，应当选用质量好些的发光管，（否则有坏点现象， 更换起来较麻烦）首先将256个发光管插入电路板，注意插入方向，同时使高度一致，行方向直接焊接起来， 列方向则搭桥架空焊接，完成后用万用表测试一下如有不亮的更换掉。

    然后找一个电脑硬盘的数据线， 截取所需的长度，分别将行，列线引出至电路的相关管脚即可。原理图为了简洁，故只画出了示意图，行列方向只画出了2个三极管，屏幕只画出4个发光管， 实际上发光管为256只，三极管行列方向各16只，一共32只。焊接过程认真仔细一天时间即可完成全部制作。将程序编译后烧写入89c51, 插入40pin Ic座，即可看到屏幕轮流显示：“倚天一出宝刀屠龙”。
