请教8255 62256 RTL8019AS一起用的问题
请教高手们:

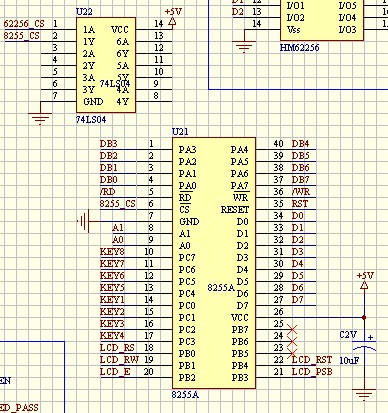

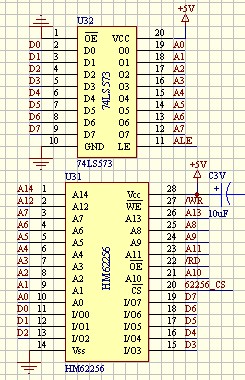

我在设计电路时用到8255,62256和以太网芯片RTL8019AS时,电路图如下:
可是这样设计时,程序运行起来有问题,只跑以太网和62256,或者只跑8255和62256时程序没问题,但是三个一起跑起来的时候就有问题,不知道是否8255的A0和A1脚的接法有问题,我尝试过将其接到单片机的P2.0和P2.1脚(A8和A9)时也是同样的问题.
请教高手们:我设计的电路哪里错了.
能不能帮我解决下.谢谢!
此主题相关图片如下:
此主题相关图片如下:
此主题相关图片如下:
此主题相关图片如下:
发表时间:2008年3月28日16:28:24
