 [原创]Link-max/7000系列远程I/O（远程控制）数据采集模块

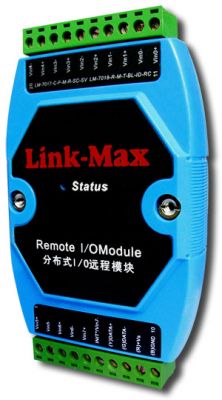

此主题相关图片如下：

I-7017 支持Modbus RTU协议的八路4～20mA电流环信号采集模块 特别推广价299元！
国内型号最全的I-7017生产企业：I-7017-10 Modbus协议 八路0-10V采集模块！
国内型号最全的I-7017生产企业：I-7017-5 Modbus协议 八路0-5V采集模块！
国内型号最全的I-7017生产企业：I-7017-1 Modbus协议 八路0-1V采集模块！
国内型号最全的I-7017生产企业：I-7017-0.5 Modbus协议 八路0-500mV采集模块！
国内型号最全的I-7017生产企业：I-7017-0.15 Modbus协议 八路0-150mV采集模块！
接受其他电压采集模块的委托生产！

深圳联脉电子有限公司
0755-21553004  13510091843
Link-Max 模拟量远程测控模块，采用业界通用的Modbus RTU协议，美国ADI公司高性能模数转换芯片，日本NEC光电隔离器件，为用户提供多量程、高耐压隔离、远距离、低漂移、宽泛工作温度环境、高性价比、远超同类的智能测控解决方案。

I-7017共有8 路差分输入，模块为16 位分辨率，高达115.2K 的通讯速率，主要用于工业现场或其它分布式数据采集。I-7017采用简单易操作的软件校准，用户可方便地进行零点和满量程校准。

采集模块采用RS485通讯网路，将分散的现场数据点的模拟量经AD变换传输到主机或由PC控制远程主站点。 它具有独特的双看门狗安全设计，即软件看门狗和硬件看门狗组成。模块万一出现程序飞跑时，可瞬间重新开机。

每个采集模块可与主控计算机之间进行软件看门狗互锁，万一主控计算机死机，所有的输出模块就进入预设的安全状态，符合工业的安全要求。

RS485通讯网路如因故障或断线，主控计算机和模块间将无法互锁无法通讯时，也会启动软件看门狗。软件看门狗的设计非常巧妙，使用方便，可大幅增加系统安全性 。

产品主要技术参数

输入端口：8路差动
接线接口：采用外接式10位接线端子，可方便地拆卸连线
输入类型：mA（内部已有高精密100欧电阻，无需外接）
输入范围：4～20mA
输入阻抗：100欧
采样速率：每秒15次
分辨率：16位
带宽：15.75Hz
精确度：±0.02%或更好
零点漂移：20uV/°C
满程量漂移：25ppm/°C
CMR@50/60Hz：92dB min
过电压保护：±35V
光电隔离耐压: 3750Vrms
微处理器： 内置带看门狗的22兆CPU，高速可靠，防止死机
RS485速率：1200～115200BPS 之间与RS485总线速度自适应，无须设置
参数设置： 波特率、校验和需将INIT端子接地，其他参数实时改变
状态指示灯： 上电自检通过常亮，通信时闪亮
工作温度： -25°C～+75°C
存放温度： -40°C～+85°C
工作湿度：5%～95%,无凝露
外接电源电压： +10～30V
功耗： 1.3W
安装方式： 可选标准DIN 导轨安装或简单固定方式

典型应用

医疗、工矿产品开发
工控教学应用远程通讯
移动数据采集站
智能楼宇控制数据、安防工程等应用系统
RS-232/485总线工业自动化控制系统

定货信息

LM-7017 八路电压电流多量程模拟量输入远程数据采集模块
LM-7017F 高速八路电压电流多量程模拟量输入远程数据采集模块
I-7017 八路4～20mA电流环输入远程数据采集模块
M-7017-xx 八路Modbus协议电压采集模块 xx=电压值 有0.15V 0.5V 1V 5V 10V
LM-7012 带报警功能的单路电压电流多量程模拟量输入远程数据采集模块
LM-7012F 带报警功能的高速单路电压电流多量程模拟量输入远程数据采集模块
LM-7012D 带显示带报警功能的单路电压电流多量程模拟量输入远程数据采集模块
LM-7017M 带存储功能的8路多量程模拟量输入模块
LM-7018 8路模拟量及热电偶(J K T E R S B N C)输入模块
LM-7018BL 带断偶检测的8路模拟量及热电偶(J K T E R S B N C)输入模块
LM-7018RC 带RC滤波的8路模拟量及热电偶(J K T E R S B N C)输入模块
LM-7018M 带存储功能的8路模拟量及热电偶(J K T E R S B N C)输入模块
LM-7018D 带地址开关的8路模拟量及热电偶(J K T E R S B N C)输入模块
LM-7011 单路模拟量及热电偶(J K T E R S B N C)输入模块
LM-7021 单路12位模拟量输出模块
LM-7021P 单路16位模拟量输出模块
LM-7022 双路12位模拟量输出模块
LM-7024 四路12位模拟量输出模块
LM-7041 带LED显示的14路单端3750V隔离数字量输入模块
LM-7042 带LED显示的13路3750V隔离集电极开路数字量输出模块
LM-7043 带LED显示的16路集电极开路数字量输出模块
LM-7044 带LED显示的4路3750V隔离数字量输入/8路3750V隔离集电极开路数字量输出模块
LM-7045 带LED显示的16路3750V隔离源极开路数字量输出模块
LM-7050 带LED显示的7路单端数字量输入/8路NPN管集电极开路数字量输出模块
LM-7050A 带LED显示的7路单端数字量输入/8路PNP管集电极开路数字量输出模块
LM-7051 带LED显示的16路3750V隔离单端数字量输入模块
LM-7052 带LED显示的6路差分2路单端5000V隔离数字量输入模块
LM-7053 带LED显示的16路单端非隔离干接点数字量输入模块
LM-7055 带LED显示的8路3750V隔离数字量输入/8路3750V隔离源极开路数字量输出模块
LM-7060 带LED显示的4路3750V隔离数字量输入/4路继电器输出模块两路A型（单刀单掷）两路C型（单刀双掷）
LM-7063 带LED显示的8路3750V隔离数字量输入/3路A型（单刀单掷）继电器输出模块
LM-7065 带LED显示的4路3750V隔离数字量输入/5路A型（单刀单掷）功率继电器输出模块
LM-7067 带LED显示的7路A型（单刀单掷）继电器输出模块
LM-7068 带LED显示的8路A型（单刀单掷）继电器输出模块
LM-7080 双通道计数器频率模块
