 [求助]再问：关于W29C040的读写

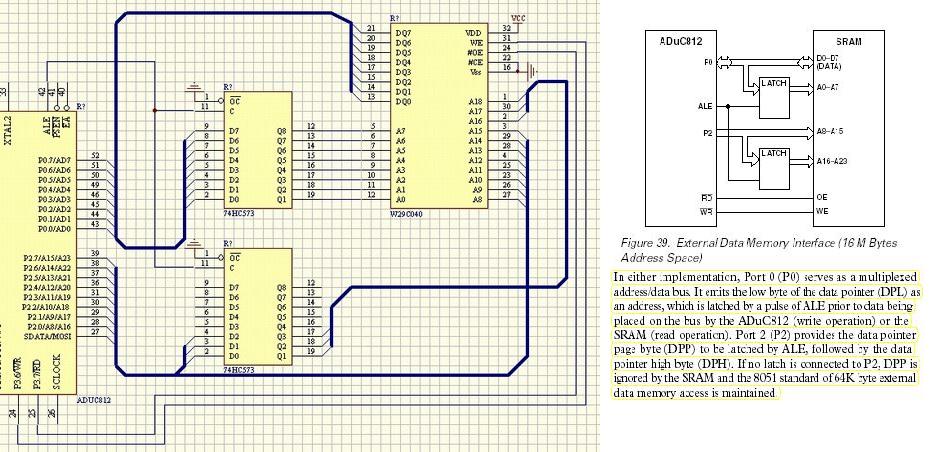

此主题相关图片如下：

单片机ADuC812可以扩展16M存储器，24位地址线A0－A23，三个数据指针DPL（A0－A7），
DPH（A8－A15），DPP（A16－A23），技术资料上ADuC812扩展存储器如图右边部分所示。

W29C040为512Kx8的flash存储器，19位地址A0－A18。A0－A7为页内地址，A8－A18为页地
址，中8位A8－A15和高3位A16－A18通过锁存器锁存。原理图如图左部分所示：

我的问题是如何确定W29C040的页地址（A8－A18）呢？
例如：我想把一个数组data_arr[10]写入第三页中去
void write(unsigned char page_addr unsigned char addr)
{
uchar len;
delay(2000);
Flash_addr(0x5555)  =  0xaa;
Flash_addr(0x2aaa)  =  0x55;
Flash_addr(0x5555)  =  0xa0;

for(len=0;len  <0x0a;len++)
    {
     XBYTE(addr+page_addr*0xFF)=data_arr[len];
      addr += 1;}
   delay(2000);
}

main()
{
write(0x02,0x50);
while(1);
}

这里XBYTE(addr+0x02*0xFF)=data_arr[len];怎么不能把数组写入第二页呢？


发表时间:2004年10月15日10:48:40
