 多媒体系统解决方案PVT-805S[原创]
多媒体系统解决方案PVT-805S

      PVT-805S多媒体系统解决方案最大的特性是具有32位的双ARM处理器内核,ARM926EJ和ARM946E的双核处理器，主频为360 MHz和300 MHz，两个处理器都能独立工作且共享部分内存区域。ARM926EJ是作为主CPU使用，而ARM946E主要作为协处理器来调用视频处理器进行硬件视频编解码。双核之间是不能直接通信的，必须通过双核接口来发送命令和数据。
      PVT-805S多媒体系统解决方案可提供高性能媒体功能，具有低功耗的特点，支持多种视频编解码功能(如MPEG4和H．264．的解码、MPEG4的编码等)；而且它带有2D和3D的图形加速器，能够更为合理地区分和处理不同维度的数据，展现了在普通用户界面操作下导航3D地图的良好效果，同时还能在多图层下支持视频播放的显示。另外，由于在核心增加了NTSC／PAL的编码器，可以为该芯片轻松实现1路数字、1路模拟双屏输出的强大功能。ARM946E是一款用于便携式产品的多媒体处理芯片,可用于车载导航、PMP、移动电视及其它应用。举例来说，在公交车应用中，可在车厢中间设置一个较大显示屏用于播放移动电视内容，而在前端的驾驶员附近设一个较小的显示屏作监控应用。
      PVT-805S嵌入式主板功耗在3W以下，供电为+6V ~ 35V，64M flash，视频输出为NTSC 或 PAL模式，并可最高支持115.2kbps 速率的红外线功能，显示接口有TTL、S-VIDEO、LVDS并能支持双屏输出功能，最高分辨率为1280 * 1024。6路串口、4路USB接口，可接2.5"并口硬盘及CF 卡；可运行Linux2.6，Win CE5.0,6.0的操作系统。Smart卡：支持金融系统标准 SmartCard 读写。

CPU ARM926EJ(360MHz)+ ARM946E(300MHz)
操作系统 Linux2.6, Win CE5.0,6.0
RAM 128MB（双64M）
FLASH 64MB (NAND FLASH)
显示接口（最高分辨:1280 * 1024） TTL、S-VIDEO、LVDS支持双屏输出
触摸屏 4/5 线触摸屏
摄像头 最高支持8M COMS 传感器
音频 立体声输入输出
视频输出 NTSC 或 PAL
以太网 10/100Mbps
USB USB 主设备 x 3 (Ver 1.1)；USB 从设备 x 1 (Ver 2.0)
IDE设备 2.5"并口硬盘接口；C卡(Type I,II，支持PIO，DMA 双模式)
SD设备 标准SD x 1，不支持SDIO 模式；扩展 SD x 1，支持SDIO 模式
串口 2*RS-232(9pin), 2*RS-232/485(3pin), 2*RS-232(3pin),
SmartCrad SIM x 1
红外 最高支持115.2kbps 速率
GPIO 18-位端口 x 1
SPI总线 SPI x 2
JTAG 精简8 针JTAG x 1
单板尺寸 147mm*101.6mm
RTC 板载纽扣电池
供电输入 +6V ~ 35V DC Input
工作温度 0°C ~ 70°C （Commercial version）
单板功耗 3W 以下

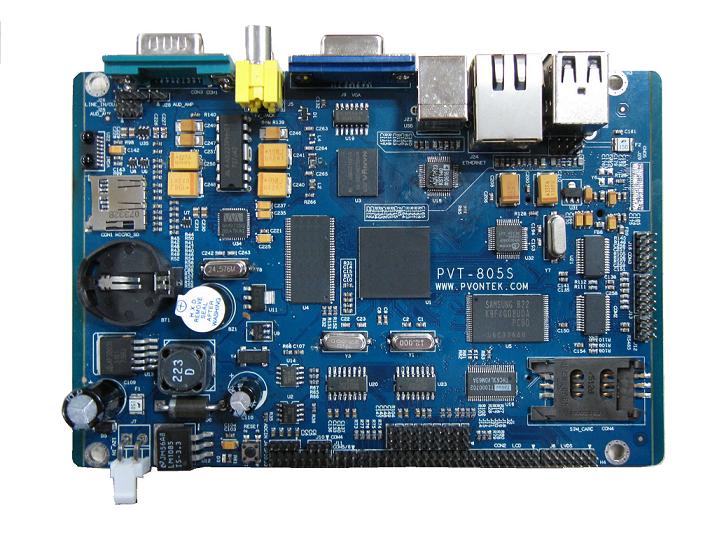

此主题相关图片如下：

公司名称：杭州平望科技有限公司
联 系 人：程先生      联系电话：0571-88868188
