 Mifare FM1702SL 射频卡读写器开发板 开发套件[分享]
一、[开发板介绍]

本开发板是一套基于51内核单片机的Mifare 卡开发系统，可以读写各种Type A 标准的IC卡(如Mifare S50,S70 等)，为相关的技术开发人员提供的一套开发资料详细、价廉物美的产品。适用于有志于学习51 单片机高级应用的用户、需要进行射频卡终端设计/生产的用户。本开发板稍作改动即可适用于各种读卡器模具。

开发板采用电压为STC　51系列单片机，提供ISP编程接口，避免用编程器烧写器件带来的麻烦。

FM1702SL是应用于13．56MHz接触式通信中的高集IC，该芯片采用0．6 微米CMOS　EEPROM工艺，支持13．56MHz频率下TYPE A非接触通信协议，支持多种加密算法，兼容飞利浦的MF RC530(SPI接口)读卡芯片。内部的发射器不需要增加有源电路就可以驱动近距离的天线(可达10cm)。芯片内部集成了模拟调制解调电路。因而只需搭接最少量的外围电路就可以工作。FM1702SL芯片支持SPI接口，其数字电路具有TTL、CMOS两种电压工作模式。特别适用于ISO14443标准下的水、电、煤气表等计费系统的读卡器的应用。该芯片的三路电源都适用于低电压。

二、[功能说明]

1．学习射频卡的工作原理；

2．学习FM1702SL的工作原理、配置及通讯方法；

3．学习如何进行读写Mifare 卡的操作；

4．演示对单片机程序进行ISP 下载调试。

三、[开发板技术指标]

    1.工作电压:：5V；

       2．通讯接口： RS232；

       3．工作温度：-25~+85℃；

    4．蜂鸣器：一只；

       5．输入按键： 两个；

       6．指示灯：两个；

       7．引出扩展IO口：5个。

四、[光盘内容]

1．开发板完整原理图和PCB(Protel99 格式);

2．基于C51的读写卡完整源程序(Keil工程);

3. 上位机读写器程序及源程序(Delphi)

4．Mifare卡资料及ISO14443资料;

5．FM1702SL中英文资料;

6．天线设计资料;

7．相关芯片资料;

8．几篇有关FM1702SL的论文;

9．STC单片机上位机ISP程序及串口调试工具。

五、[价格及套件清单]

全套价格仅售148元！可单独索取资料（50元）。

1．Mifare FM1702SL开发板一块；

2．5V电源一块；

3．串口线一根；

4．开发光盘一张；

5. Mifare S50射频卡一张。

六、[联系方式]

手机：13933870954  15933179528

QQ：243691732    272118149

E-mail：everbright6666@126.com

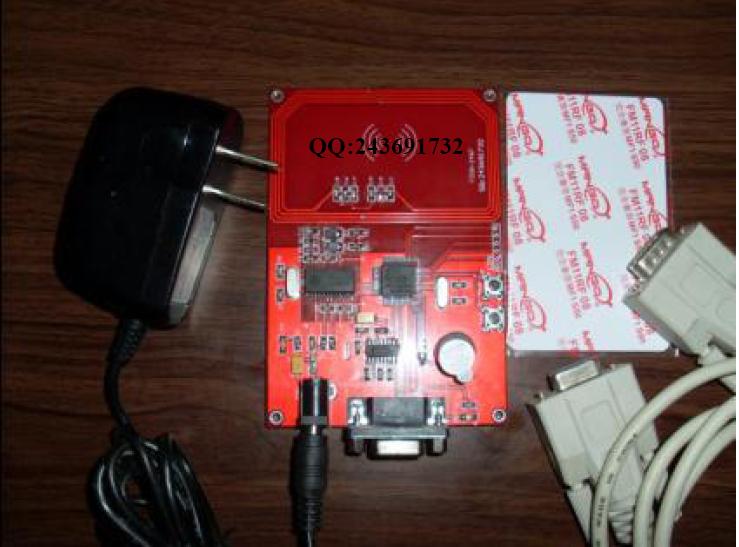

此主题相关图片如下：


发表时间:2009年5月25日22:51:50
