 [原创]超声波测距模块系列

此主题相关图片如下：

此主题相关图片如下：

此主题相关图片如下：

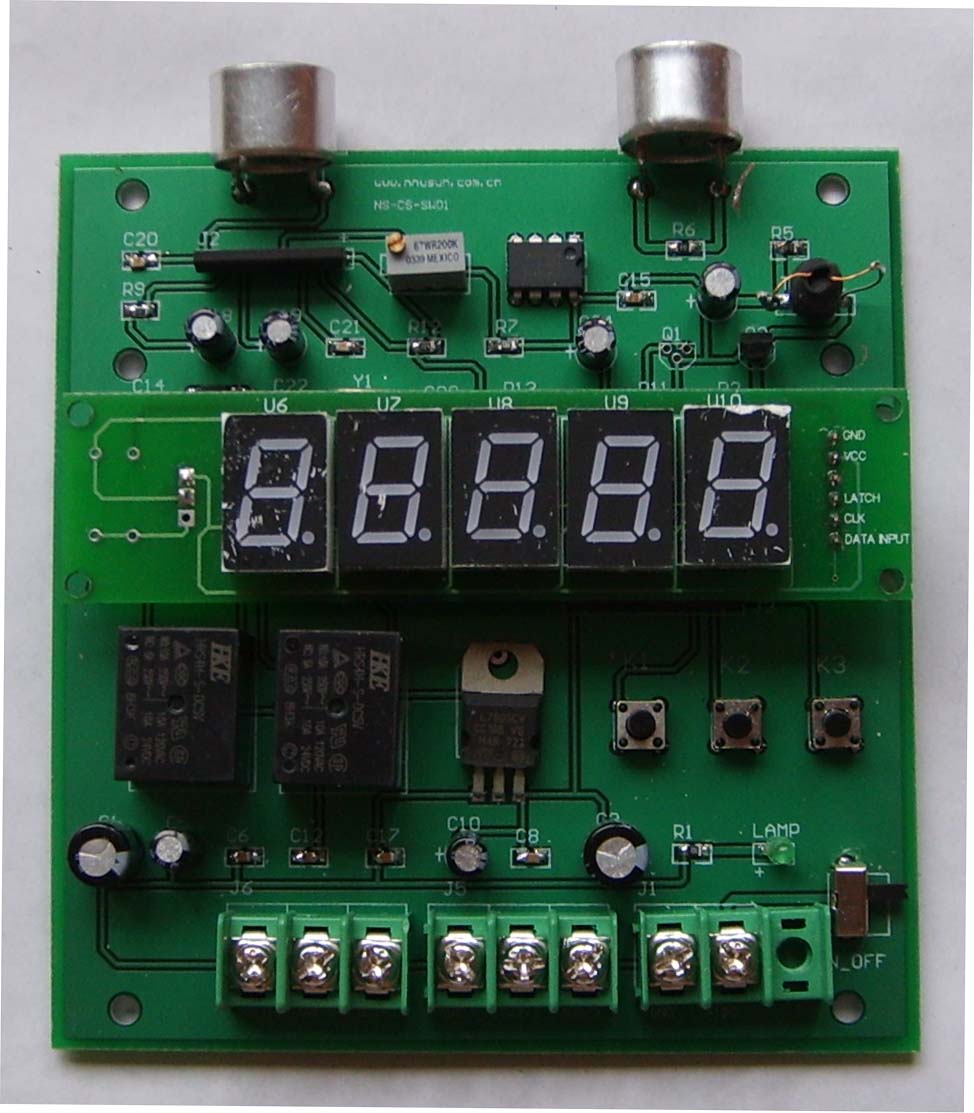

超声波测距模块5米（带串口通信，5位LED实时显示）

超声波测距模块NS-CS01是双探头超声波测量距离模块，一发一收，模块自带5位LED显示，能动态显示实时测量结果，模块具有串口通信接口，可以把用户测量结果通过串口实时发送出去。
此模块有以下特点：
1、测量精度高：5mm;
2、模块具有实时显示功能；
3、模块具有串口，方便用户集成；
4、用户可以通过串口远程控制；
5、多种测量范围：3M，5M，10M，15M
6、性能稳定。

一、超声波探头
超声波换能器采用进口镀膜晶片，适用于空气介质中测距、物位检测的电声转换器件。由于换能器的聚焦件采用了多层阻抗匹配、背衬、压电元件频率误差小，具有良好的时间稳定性和温度稳定性、无退极化现象，通带特性好，芯片与声传输器件统一计算基波谐振频率。独创的背衬材料配方，具有良好的振动特性，使换能器有很大的频带宽度，发射和接收灵敏度高，以及较小的脉冲－回波持续时间，获得了最大的等效机电耦合系数。
二、探头主要技术参数
◇ 量 程：3m，5m，10m,15M
◇ 中心谐振频率：40kHz±2kHz
◇ 静态电容量：3300P±300P
◇ 谐振阻抗：120Ω±20Ω
◇ 频带宽度（－3dB）：Δf－3dB ≥2kHz
◇ 工作电压：300～500VP－P
◇ 极限电压≤1000VP－P
◇ 发射波束角：9O度
◇ 工作温度：-40～+80℃
◇ 盲　　区：0.3m
◇ 防护等级：IP65
三、串口通信协议

指令格式：
包头 　　长度 　　　命令 　　　　数据 　　。。。 　数据 　　　　包尾
CF 　　　1个字节 　1个字节 　　1个字节 　。。。 　1个字节 　　　FD

指令：
02 模块从串口发出采样数据
数据：
02指令数据
高字节 低字节
1 字节 1字节
  02号指令共两个数据字节，高字节在前，低字节在后，两个字节表示探头到被测物体之间的距离，单位：CM厘米。

如：CF 06 02 00 00 FD 其中CF是包头，FD是包尾，06是数据包总长，02是指令号，00 00 是两个字节的数据。

四、超声模块说明
 1、外形尺寸：宽80mm，长120mm。
 2、超声波探头置于模块前端，一发，一收。
 3、通信接口：串口，波特率9600，通电后模块自动向外发送测量数据。
 4、电源插座：模块以DC12~DC15V供电。
 5、电源开关：串口与电源插座之间为电源开关。

五、使用方法
 1、超声波发射头向外发射90度角的超声束，因此，在探头与被测物体之间不能有其他障碍物。
 2、超声波模块测得的是被测物体与探头之间的垂直距离，测量时要保持探头正对被测物体。
 3、超声波测量会受环境风速、温度等的影响。

六、可能出现的问题
 1、由于超声波会受到被测物体不平整、反射角度、环境风速温度以及多次反射的影响，可能会带来测量数据误差增大，处理方法是：平均值法，即连续接受多个测量数据，去除最大值和最小值，然后对求和取平均。
 2、由于超声波有测量盲区的固有特性，因此，在测量时，如果当测量位置发生变化而接收到的数据不变时，说明进入了测量盲区。
 3、如果模块工作正常，这时没有测量数据返回，可能是超出测量范围，或是测量角度不对。可以适当调整测量角度。

七、请买家注意以下参数及价格:

超声波测距电路模块（带串口通信 232接口，5位LED实时显示）:0.24---5米   :180元
超声波测距电路模块(带串口通信 232接口 ):0.24---5米 :168元
超声波测距电路板0.3--3m :98元
超声波控制器:398元
超声波测距学习板成品:138；散件:128元
超声波测距电路板（带串口通信 232接口，5位LED实时显示）:0.24---10米:360元
