 请各位大侠帮我看看下面这个V/I哪里出问题啦

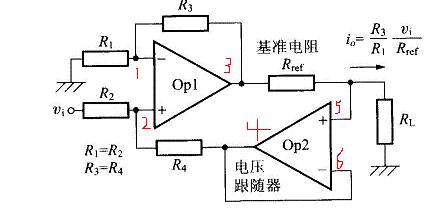

这个电路是我在网上找的，是用做 V/I 电路实验的。
理论上分析的结论是：如果R1=R2=R3=R4, 则 I0= Vi / Rref.
可实际上测出来就不是那么回事。 我搭的电路是：R1=R2=R3=R4=150Ω ，运放用的是LM324 ，Rref=150Ω。
测量的结果：对应图中的电压分别是 ① 1.62V   ② 4.65V  ③ 3.25V  ④ 1.2V  ⑤ 1.2V  ⑥ 1.2V
①和② 按照虚断来分析的话，应该是相等的，怎么相差那么大呢？而且结论也不是 I0= Vi / Rref。 会不会是我的运放用错了呢？还是其他什么原因？ 请各位大侠指点下啊，困惑中……
Vi是5V，忘了说了
