 PLC的以太网远程控制应用方案

此主题相关图片如下：

此主题相关图片如下：

在工业控制领域，传统的PLC应用都是通过电脑的串口直连，但是随着工业化的推进，位于工业现场的PLC设备可能会很多并且分布零散，很多时候要是电脑和PLC实行一对一的管理，这样不仅浪费了很多资源，而且对于工业现场来说，很多时候是没有一个空间来拜访一台电脑去控制的，为了解决这方面的问题，出现了多串口卡，一台电脑同时控制几台PLC设备，但是通过多串口卡随之而来的一个问题是，假如一台PLC设备出现了故障，那么所有的跟这个PLC连接在同一个多串口卡上的PLC设备都不能使用，而且一个更实际的问题是，当PLC设备与电脑连接的通信距离超过串口的传输距离时，长距离造成的通信不稳定性，使得整个系统陷入不可用的状态。

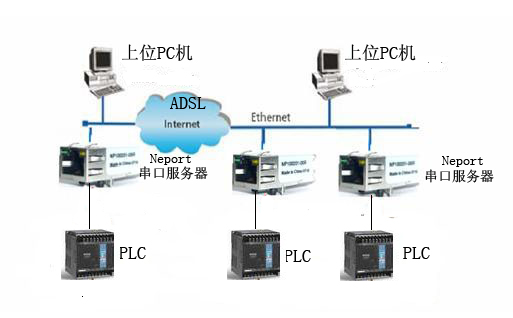

本方案中整个系统由用户设备(PLC)、串口服务器、上位PC三大主要部分组成，如图1所示。上位PC通过ADSL联接到Internet网络，PLC通过串口服务器联接到Internet网络，上位PC机就可以对PLC进行编程和数据的存取了，这样就实现了对PLC的远程控制。

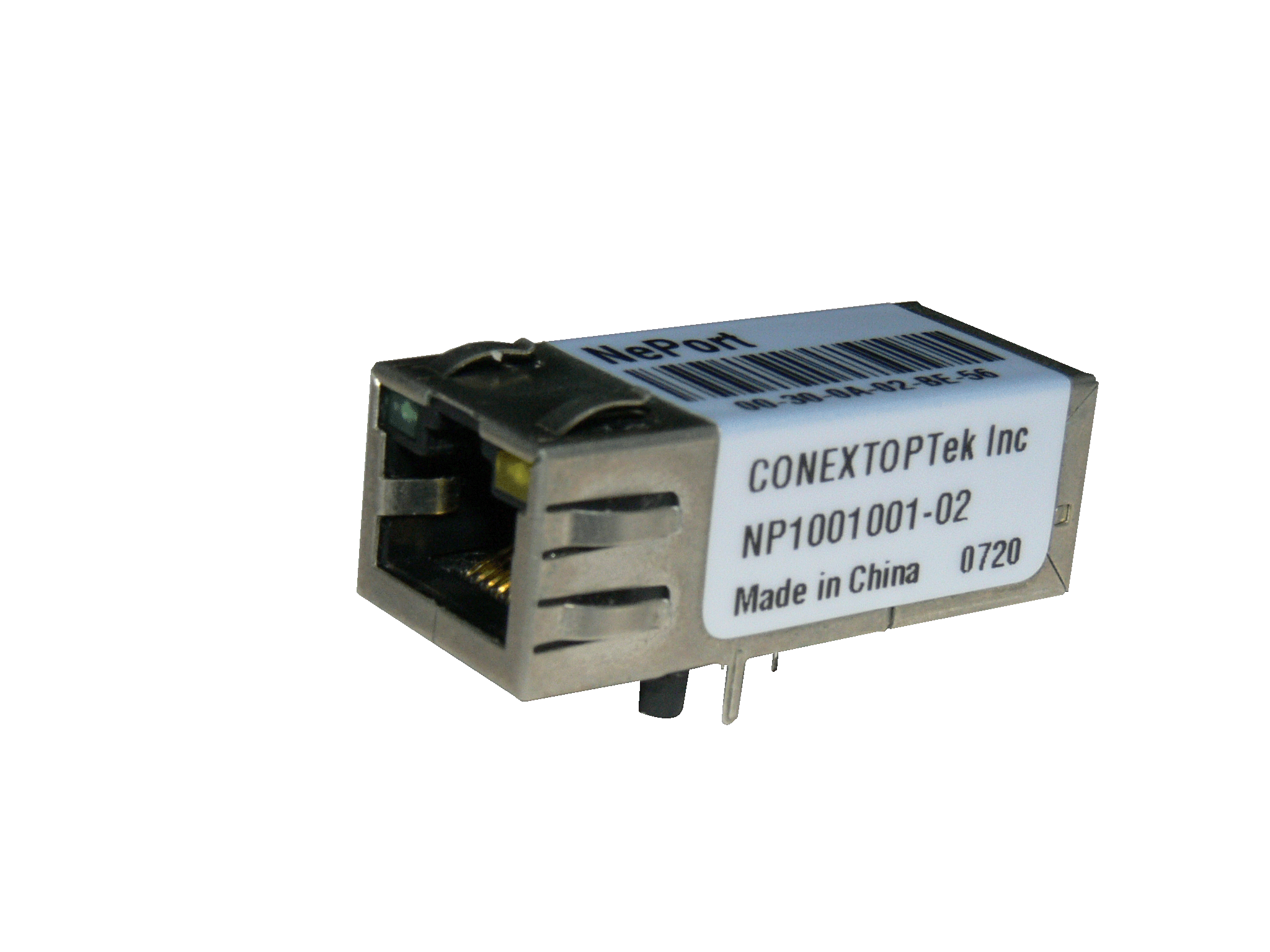

本方案是基于德国科联浦公司的串口联网模块设计的，CONEXTOP(www.conextop.com)是一个源自德国的设备联网产品和方案供应商，有着超过10年的设备联网产品开发的经验。NePort系列是CONEXTOP公司于2002年初发布的一款高度集成,高性能的的嵌入式设备联网服务器的RJ45产品，它以小巧的体积为客户的产品提供一套简洁、高性能且低成本的网络连接方式，利用它，任何带有标准串口的设备都可以轻松连入以太网。
NePort拥有10M/100M的以太网接口，并可同时传送TCP/UDP包给多个数据接收设备。并且提供1-2个高速串口，波特率可高达921600bps.
产品特征
◆  超小体积,高度集成. 尺寸与标准RJ45座子完全兼容
◆  高速、高可靠 (工业级标准  可选)
◆  32  位RISC (NP7 series) ARM7TDMI 55DMIPS
◆  128KB SRAM   (EN  版本：  256KB SRAM) ，   256KB/512KB Code + 32KB Boot
◆  10/100M以太网接口（可选）
◆  提供1路或者2路高速串口  (EN  版本：  可选2个串口)
◆  串口数据位5,6,7,8可设定
◆  串口停止位1,2位可设定
◆  波特率110 – 460800bps ， 110 – 921600bps (EN版本)
◆  支持RS422/485控制  （可选）
◆  智能的协议族:
ETH、ARP、IP、UDP、TCP、ICMP、PING、BOOTP、AutoIP、DHCP、SNTP、POP3、SMTP、TFTP、TELNET、HTTP、（SSH、SSL/TLS、HTTPS（EN版本  可选） ）
◆  嵌入WEB SERVER，支持用户WEB定制
◆ EMAIL报警  （EN版本  可选）
◆  数据加密功能
128-,192-,256bit AES  或  Tri-DES  加密（可选）
◆  工作方式可选择为TCP Server、TCP Client、UDP单播和组播
◆ 2个可编程I/O口
◆  支持Windows 95/98/ME/NT/2000/XP/2003/XP x64/2003 x64 COM driver、Linux real、TTY、UNIX操作系统
◆  工作电压为3.14~3.6 VDC
◆  低功耗,电流150mA(no link 80mA)
◆  支持POE（可选）
◆  1.5KV电磁隔离
◆  所有管脚抗静电保护
