 [原创]RS232串口控制步进马达驱动器模块实验教学套件
本套件即可用于步进马达初学者进行马达控制理论学习，精通者也可以直接购回用于电脑（或具有串口的单片机、PLC、DSP等等）通过串口控制步进马达进行工业自动化控制。
上位机（PC机或具有串口的其他控制设备）通过RS232串口连接到学习套件的驱动器模块后，向马达控制模块发送一串ASCII代码指令既可控制步进马达的转向、转速、步进量，完全不需了解步进马达及驱动器的工作原理。例如:串口发送"S100",则步进马达将顺时针以每分钟100转的速度旋转，串口发送"N300",则步进马达将逆时针以每分钟300转的速度旋转；串口发送"S100J",则步进马达将顺时针步进100个步距角，串口发送"N1000J",则步进马达将逆时针步进1000个步距角。用于精密转速控制、精密运动控制、精密机械加工等，控制精度极高，转速误差  <0.01转/分钟。也可按要求定制更高精度控制板。提供VB软件控制步进马达的演示源代码。
  串口波特率9600~57600可预订（默认9600）；输出驱动脉冲频率最大200Khz（可订制更高频率），单步最小1hz微调，误差0.1hz；最大步进量99999999步。 通过地址编码，一个串口最多可以寻址、控制255块串口控制智能步进马达驱动模块，也就是说一个串口（或一台电脑）可以控制255台步进马达。串口控制智能步进马达驱动器模块和控制主机之间距离可以通过485总线延长，这样控制主机可以放置在离步进马达很远的地方。

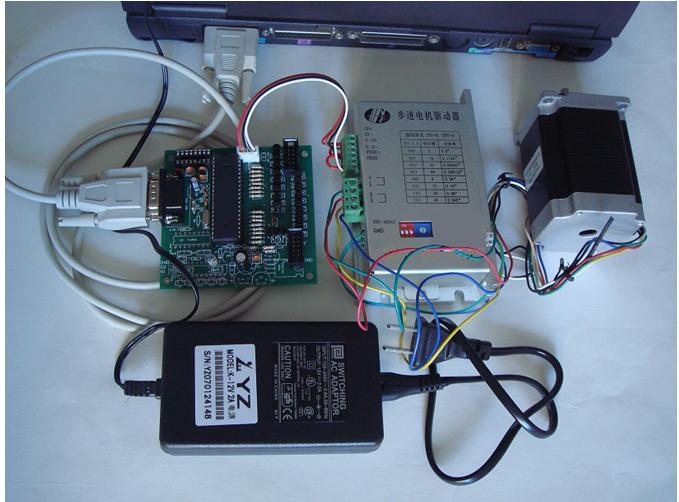

本套件包括驱动器模块一块、步进电机驱动器一个、步进马达一个、配套电源一个、精美串口线一根。同时赠送VB控制步进马达源代码一套，所有连线都已连接好，用户购回直接连到电脑即可运行演示软件进行步进马达控制。在演示软件的基础上稍加修改即可用于步进马达复杂控制。

此主题相关图片如下：


此主题相关图片如下：

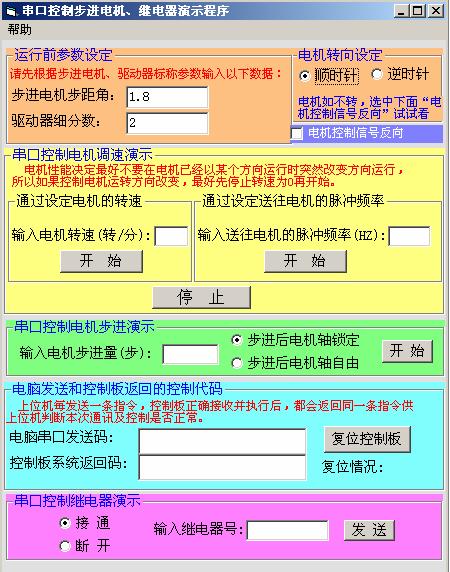

运行演示程序需安装VB6.0

点击浏览该文件
