 [讨论]51单片机能用下面程序实现电路功能吗?

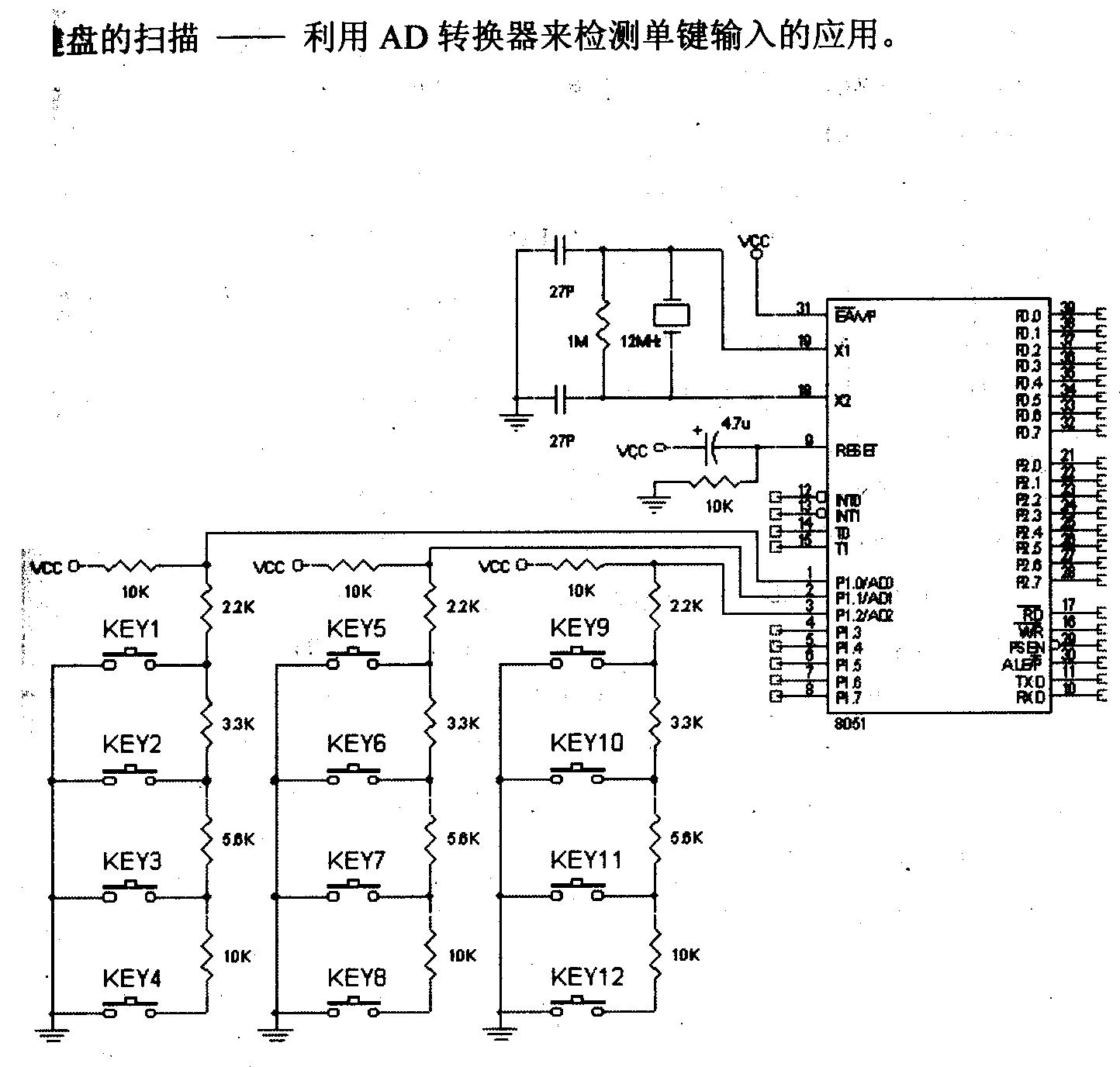

此主题相关图片如下：

typedef unsigned char  Byte;
typedef unsigned int    Word;

#define KEY1   1
#define KEY2   2
#define KEY3   3
#define KEY4   4
#define KEY5   5
#define KEY6   6
#define KEY7   7
#define KEY8   8
#define KEY9   9
#define KEY10  10
#define KEY11  11
#define KEY12  12

//external ram
Byte PDATA XFR_ADC _at_ 0x10;
Byte PDATA DAC0    _at_ 0x20;

void GetKey1(void)
{
 Byte keytmp;
 KeyData = 0;
 XFR_ADC = 0x81;  //adc channel = 1
 DelayX1ms(2);   //delay 2ms
 keytmp = XFR_ADC & 0x3f; //6 bit ADC, 2^6=0X3f
 if(keytmp   < (12+4))  KeyData = KEY1;
 else if(keytmp   < (23+4)) KeyData = KEY2;
 else if(keytmp   < (34+4)) KeyData = KEY3;
 else if(keytmp   < (44+4)) KeyData = KEY4;

 XFR_ADC = 0X82;  //adc channel = 2;
 DelayX1ms(2);
 keytmp = XFR_ADC & 0x3f;
 if(keytmp   < (12+4))  KeyData = KEY5;
 else if(keytmp   < (23+4)) KeyData = KEY6;
 else if(keytmp   < (34+4)) KeyData = KEY7;
 else if(keytmp   < (44+4)) KeyData = KEY8;

 XFR_ADC = 0X84;  //adc channel = 3;
 DelayX1ms(2);
 keytmp = XFR_ADC & 0x3f;
 if(keytmp   < (12+4))  KeyData = KEY10;
 else if(keytmp   < (23+4)) KeyData = KEY11;
 else if(keytmp   < (34+4)) KeyData = KEY12;
 else if(keytmp   < (44+4)) KeyData = KEY13;

 XFR_ADC = 0X00;  //disable adc

}

 void DelayX1ms(Word count) //crystal = 12mhz
{
 Word i,j;   //variable:declare Word
 for(i=0;i  <count;i++)
  for(j=0;j  <120;j++)
 ;
}

发表时间:2003年9月28日10:57:55
