 星光S3C6400/S3C6410开发平台
将推出三星ARM11的S3C6400/S3C6410开发平台；欢迎预订！！

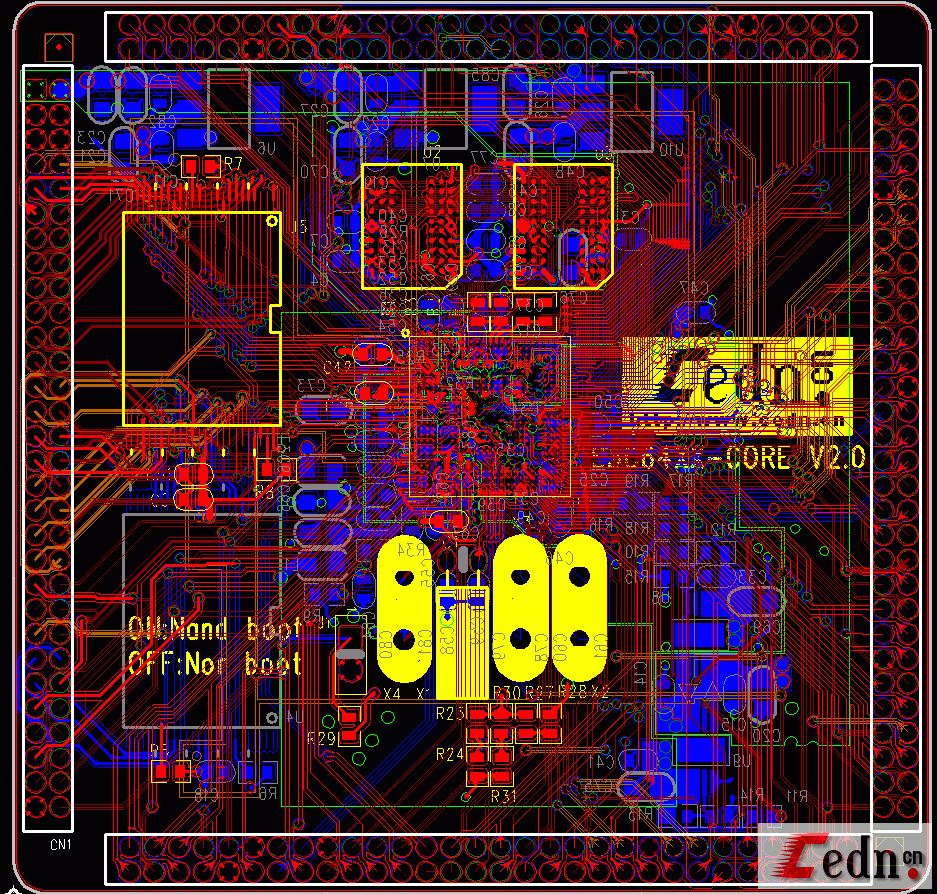

此主题相关图片如下：

操作系统为:wince6.0 linux

本平台分为核心板和底板，具体硬件参数如下：
核心板硬件参数
      中央处理器CPU：Samsung S3C6400, ARM1176JZF-S；
      Mobile DDR SDRAM 128MB (64MB x 2), 64MB Mobile DDR SDRAM
      FLASH：Nand 1G
底板硬件参数
      LCD接口：可接3.5到12.1寸的TFT、STN屏；标配TFT 4.3 ’(480*272)屏；
      触摸屏：四线电阻式；
      AV接口：1个，复合视频信号输出；
      S-VIDEO接口：1个，S-VIDEO视频信号输出；
      USB HOST：一个USB HOST接口，采用自恢复保险器件保护对外供电系统；
      USB OTG：一个USB2.0 HS OTG；
      摄像头接口：一个2.0mm间距双排插座用作摄像头扩展；
      串口：2个RS232串行口; 1个 IrDA 红外线数据通讯口; 1个2.54mm双排插针扩展串口（3.3V电平/便于连接GPS模块）；
      以太网口：一个10M网口，采用CS8900；带联接和传输指示灯；
      HSMMC卡接口：兼容SD/MMC/MMC4.0卡；
      CF卡接口：一个CF R3.0标准；
      IDE接口：一个2.5英寸移动硬盘接口；
      A/D接口：2.54mm间距单排插针引出多路A/D采样口线；
      键盘：2x8矩阵键盘；
      I2C接口：串行EEPROM 24LC08；LM75温度检测芯片;
      JTAG接口：一个 20 芯 Multi－ICE 标准 JTAG 接口；
      RTC时钟：内部实时时钟（带有后备锂电池）；
      LED：1个电源指示灯；4个可软件控制的工作指示灯；
      蜂鸣器:1个 PWM控制；
      音频：I2S Codec芯片；1个麦克风；2个小型扬声器；1个音频输入插座；1个音频输出插座
      Reset 电路: 采用手动重置和芯片复位相结合的方式，芯片采用MAX811，复位稳定可靠；
      扩展接口：引出总线，中断，I/O等信号；
      电源：5V 电源供电，带电源开关，输入具有过压和反接保护；

发表时间:2008年10月29日21:23:31
