 [原创]mini USB D12开发套件
mini USB D12开发套件

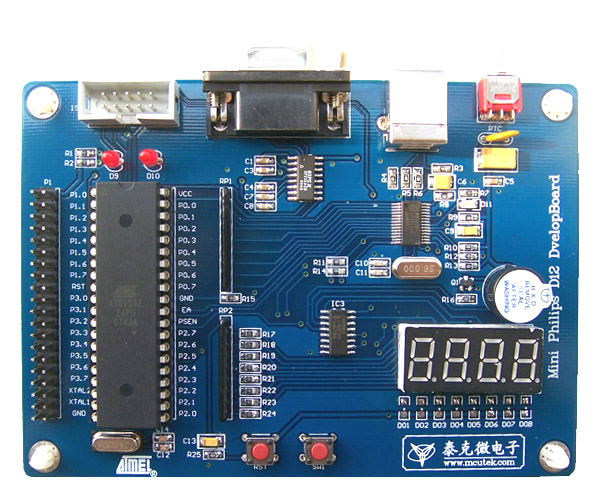

此主题相关图片如下：

一:产品简介
这是一款的USB开发套件，针对D12芯片。实现PHILIPS的开发套件类似的功能。在学习开发包中包括
了板卡、板卡原理图、控制CPU(AT89S52)的C语言源程序、驱动程序、测试程序的源程序等，是USB新
手的好帮手。开发过USB的人都深有体会，USB的Firmware(也就是控制CPU的源程序)和驱动程序的编
写是阻碍新手入门的主要障碍。而该套件包括了Firmware和驱动程序，只要您能看懂这些源代码（C语言
编写的），您就可以轻而易举地进入USB开发地大门。在做自己的USB设备时，您无需从底层写代码了，
只需要在我们提供给您地程序上稍加改动，就会轻而易举地完成您自己的开发项目。USB D12 开发套件是
一套将让您知道Philips 的PDISUBD12 或D12 所有潜能的套件，通过这个套件我们能够了解到它是如何
工作的，与此同时我们还可以进一步知道如何将现有的器件转换成USB 器件，此套件包括了D12 开发板
测试应用程序或applet USB 驱动器还有一些固件例子的源代码。
    这个套件的简单设计的目的在于揭示USB 器件的最显著的特点，它包括D12 和与D12 接口的微控制器
AT89S52，Philips 的PDIUSBD12 实现了所有USB 器件的功能，它有能与微控制器接口的8 位并行数据
总线，微控制器是8051 家族中的一员，固件完成所有的USB列举事实，应用附带的applet,您能够在3 种
模式下操作此套件，打印扫描和循环返回模式，使用打印和扫描模式允许您利用评估板仿真打印机或扫描
仪环境循环返回模式指示从主系统发送和接收一个大的数据包时数据的完整性。
    D12 是基于微处理器的能为您节省成本的高性能的USB接口器件，它能够提供DMA 数据传输方式，
这个套件能让您彻底地评估此器件的性能和特点并且快速的让您打好基础，比如如何将您已经存在的非
USB 器件例如数码相机海量存贮器以及扫描仪等转换成USB器件。

二:光盘内容：
套件的固件及源代码和工程文件

驱动程序和单片机驱动程序的源程序

应用程序及全部源程序

原理图和 d12 相关的说明文件

安装驱动所需的 inf 文件

三:功能特点
1.增加RS232串行通信接口，可以与PC机连接，将数据回传给PC机，或接收PC机发过来的数据。
2.D12芯片和AT89S52单片机芯片全部管脚外留，供用户外扩展电路，也体现了其灵活性。
3.板载8路LED发光二极管或4位七段数码管，方便程序调试，回显其结果。
4.板载蜂鸣器和继电器，可以用USB口通信，完成继电器控制及蜂鸣器的鸣音功能。
5.此板即可作为USB开发板，又可作为单片机的实验板，因为板上的资源确实已经非常多了，足够用了。
6.引出AT89S52的 ISP功能口。可方便没有编程器的客户使用。
主要功能：
1．完成 51 系列单片机与 PC 机之间的 USB 通讯
2．固件和D12接口程序使用C语言和汇编语言两种方式写的，供用户自行选择合适的语言，加入了C程序
的主要目的是为了便于程序的学习和维护。
3．通过这些套件能够学会 USB 的单片机硬件设计与软件编程，只要你具备一些单片机的基础知识（了解
即可），懂点 C 语言知识，了解 PC 机的简单原理，然后看一看我们的文档和我们提供的原理图，看懂我
们提供的源程序，就可以在套件的基础上开发出自己的 USB 接口方案，从而移植到自己的设计中。
4．如果完全从头开始开发 USB ，那么电路设计，控制程序编写，驱动编写，测试程序编写等会是一个极
其漫长的过程，因为 USB 牵扯到的东西还是挺多的，在没
有源程序和电路图参考的情况下，调通很费时间和精力，更为重要的是这可能耽误了您的商机。而我们提
供了方案中所有的源代码电路图，并有 USB 板卡可以在上面做实验，可以随意改写源代码变成您自己的东
西。这当然大大缩短了开发周期。
5．我们提供 USB 开发套件中所有的源代码，可以自由改写借鉴，非常方便于您的开发。
6．USB 开发不需要另外的开发器，当然有一台单片机仿真器会更方便一些。
7．开发过 USB 的人都深有体会， USB 的 Firmware( 也就是控制 CPU 的源程序 ) 和驱动程序的编写是
阻碍新手入门的主要障碍。而该套件包括了 Firmware 和驱动程序的源代码，只要能看懂这些源代码（ C 语
言编写的），您就可以轻而易举地进入 USB 开发地大门。在做自己地 USB 设备时，无需从底层写代码了，
只需要在我们提供给您地程序上稍加改动，就会轻而易举地完成您自己地开发项目。
当时做的实验内容是通过USB口来点亮发光管、数码管。

【发货清单】

    板卡一快；

    优质USB线一条；

    资料光盘一张。
