恩，你看这个电路图是不是缺了一些什么，我认为输入电平还是不够

导航: 老古网→ 老古论坛→XMOS公共讨论区→XMOS开源项目区→单片机程序设计→嵌入式系统→广告区域→
→恩，你看这个电路图是不是缺了一些什么，我认为输入电平还是不够

lijj
lijj发表的帖子

恩，你看这个电路图是不是缺了一些什么，我认为输入电平还是不够，因为万一我的数码管需要超过5V的话，电路就没有办法工作了。

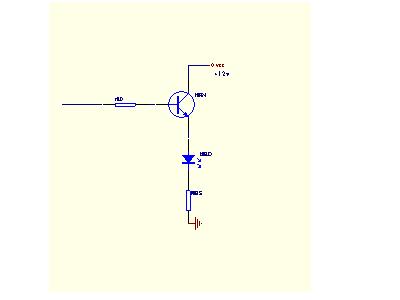

此主题相关图片如下：

发表时间:2003年8月9日20:54:32

回复该帖

本主题共有 16 帖，分页：>>>>>该主题的所有内容[16]条

39733.[详细]段驱动不对,电压不可能达到5V以上.电平转换需要采用集电极输出才能做到
摘要:......(无内容)
－ [a12345678][910次] 2003年8月9日

39735.[详细]你的意思是要在接一个三极管吗，我也正是那么接的，可是我们老师说，那样整个电路看上去就太过繁杂了，所..
摘要:你的意思是要在接一个三极管吗，我也正是那么接的，可是我们老师说，那样整个电路看上去就太过繁杂了，所以我想找一个电平转化芯片，让我从P0输出的电平，直接经过一个转化，把电压提升到7-9V就OK 了。有这样的芯片最好了，7-8个输入。......(218字)
－ [lijj][1101次] 2003年8月9日

39736.[详细]RE:
摘要:段码采用ULN2003提升到9V,用CD4511译码驱动,可以使器件减少位码可以直接用ULN2003输出即可若是4位数码管,可以改用一片ULN2803+CD4511即可实现段/位驱动,注意在段上加限流电阻 ......(168字)
－ [a12345678][879次] 2003年8月9日
