请教 PGA 205 程控放大问题（奇怪现象）。
此主题相关图片如下：
请教 PGA 205 程控放大问题（奇怪现象）。

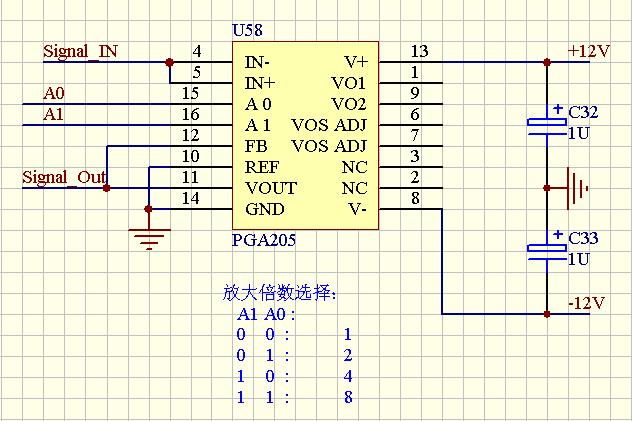

我使用：PGA 205 进行一个稳定电压信号得程控放大，但是有如下现象：
电路连接说明：
4、5脚相连，信号输入。
11、12脚相连，信号输出。
15、16 脚输入2个控制信号。
8、13脚接正付12V电源。分别接2个1u 50V电解电容。
目前我得：15、16 脚输入2个控制信号都是1，即放大倍数选在了：8倍上。
---------------------------------
结果：
我得输入信号为0V时，输出信号为15V。
我得输入信号为5V时，输出信号为8V。
不符合我得设想：输出等于输入得8倍，而且成了反比例得（说比例不严格，是定性描述）。
请问是什么原因？是否我得电容极性反了？还是哪里错了。俺模拟知识太差，请教各位高手，指点。
电路图是我抄得，对错不知。嘿嘿！
发表时间:2003年8月5日9:42:33
回复该帖
本主题共有 4 帖，分页：>>>>>该主题的所有内容[4]条
*树形目录 只列出部分跟帖的标题以及简单的摘要信息 该主题的部分跟帖如下:
39329.[详细]将VIN-接一个10K的电阻到GND，VIN+接输入试一试摘要:......(无内容)
－ [huzimax][1296次] 2003年8月5日
39422.[详细]huzimax你好：用你昨天的办法，我觉得应该可以，而且一些书上，也是你那样接的。但实际不知为什么..摘要:huzimax你好： 用你昨天的办法，我觉得应该可以，而且一些书上，也是你那样接的。但实际不知为什么仍然不行。 而且此时不论输入如何调节，输出是固定的，接近正电源电压。 另外......(952字)
－ [zxlzjk][1021次] 2003年8月6日
39343.[详细]谢谢huzimax！老朋友，那位还有高见，请指点！摘要:谢谢huzimax！老朋友，我试试。 那位还有高见，请指点！......(55字)
－ [zxlzjk][1070次] 2003年8月5日
