 嵌入式凌动工控主板PVT-ATOM（X86架构）[原创]
嵌入式凌动工控主板PVT-ATOM（X86架构）

凌动主板PVT-ATOM产品特点
·板载Intel 酷睿单核1.6G, 533MHz外频，512二级缓存 ，功耗4W无需风扇
·内存DDR2 DIMM x1 , 最大致 2GB
·1 x RJ45 RTL8101E 10~100M自适应网卡
·显卡内建Intel GMA950显示核心, 默认128M显存，最大至256M
·2 x SATA II,   1x40pin IDE,   1x44pin IDE
·8 x USB 2.0, 4 x COM,
·1 x PCI  slots
·支持VGA内置接口连接解码板，适合一体机减低LVDS屏的成本价格
·支持断电开机
·关闭开机后第二信息表格画面直接进系统
·1xIDE 40pin 支持DOM直接供电，无需接供电线缆
·支持宽屏显示1200*600，1366*768等
·支持扩展前置USB和Audio接口
·采用CPU无风扇设计,整板功耗不超过15W

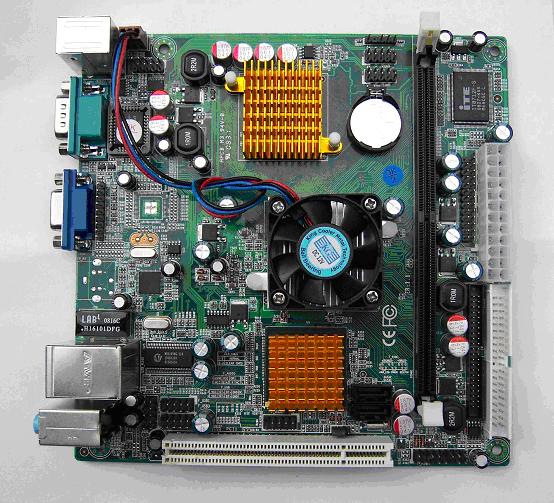

此主题相关图片如下：

凌动主板ATOM性能配置
CPU 接口：BGA封装，板贴CPU
CPU：板载Intel 酷睿单核1.6G, 533MHz外频，512二级缓存 ，功耗4W无需风扇
CPU 总线 ( FSB ) ：533MHz
芯片组：Intel® 945GC Express Chipset
MCH: 945GC + ICH7 mBGA
FWH
二级缓存（L2 Cache）：512KB或1MB, , CPU integrated
BIOS：AMI BIOS, ACPI supported，支持来电开机功能
系统内存：1个 DDR2 SDRAM内存槽, 最大至2GB DDR SDRAM
PC533/667 DDR SDRAM
内建显卡：内建Intel GMA950显示核心
支持CRT接口，支持扩展VGA输出接口（1*9排座 2.54间距）
显存最大至 256MB
TV-OUT：板载CH7021解码芯片，支持SDTV和HDTV,(此功能限3G-945AT有)
网卡：板载RTL 8101E 10/100 BaseT LAN,支持无盘RPL或PXE引导
声卡：采用ALC653芯片，提供6声道声卡
(Line out, Line, Mic jacks on board)
I/O：ITE 8712 芯片支持,1个并口LPT（排针扩展）, 4个串口COM*4 (RS232), 硬件侦测
SATA ：2个 Serial II ATA 接口, 支持3Gb/s
IDE ：1*44pin IDE +1*40pin IDE 并联，支持 2 个IDE 设备，
UDMA33/66/100/133, 当两个IDE同时使用可在设备主从选择，
44pin IDE可直接支持DOM等设备，无另需5V供电
USB：8 USB 2.0 接口 (6 个板载扩展排针， 2个在后置面板)
硬件侦测：板载ITE8712, 侦测CPU风扇，系统风扇，电压，温度等
扩展 Slots：1 PCI,
后置面板：PS/2 键盘鼠标
VGA CRT
RJ-45
TV-OUT
Audio jacks (x6)
2 USB ports
Serial Port (COM1)
电源支持：ATX, 24-pin
板型：Mini-itx
大小尺寸：170mm x 170mm

温度:Operating Temperature:
       0°C~60°C (32°F~140°F)
       Storage Temperature:
       -20°C~80°C (-68°F~176°F)
Relative Humidity: 10%~90% (non-condensing)

公司名称：杭州平望科技有限公司
联 系 人：程先生                 联系电话：0571-88868188
