我还是不太明白

我还是不太明白

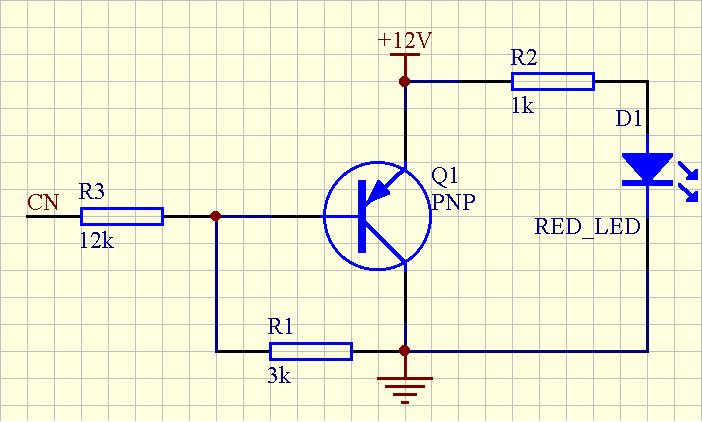

大虾，如你所说得，我做了一个电路图
可是，我觉得这样的电路不能很好的控制
由于集电极为12v，c~b两极正向偏置，导通。
这样，b极电压抬高，b~e正向偏置，到通。整个电路始终导通的。
不能控制。
请解释一下，多谢！

此主题相关图片如下：

发表时间:2003年7月1日16:31:33

回复该帖

本主题共有 91 帖，分页：>>>>>该主题的所有内容[91]条

35992.[详细]你理解错了。
摘要:我的意思如图所示，不过对于你用的8052单片机来说，此方案并不适用，你最好看看我在6月18日所发的原理图，实际使用效果不错的，我驱动的是3只4寸数码管。[upload=jpg]UploadFile/20037217194986875.jpg......(196字)
－ [Lichunfu][2133次] 2003年7月2日

36048.[详细]从上面的讨论来看：89c52驱动能力差，如果通过一级三级管来驱动的话实在有点为难89C52，如果通..
摘要:从上面的讨论来看： 89c52驱动能力差，如果通过一级三级管来驱动的话实在有点为难89C52，如果通过MOS管的话，电压又不够（5V-12V），因此个人认为中间必须有一级缓冲，不管是为了改变控制电流还是为了改变控制电压......(269字)
－ [guest][2346次] 2003年7月3日

39160.[详细]NPN+PNP+3*R MCU控制NPN,NPN再控制PNP,LED接在GND与PNP之..
摘要:NPN+PNP+3*R MCU控制NPN,NPN再控制PNP,LED接在GND与PNP之间，限流，OK!......(66字)
－ [lmzhj][1821次] 2003年8月3日
