自己画封装是遇到的问题！

自己画封装是遇到的问题！

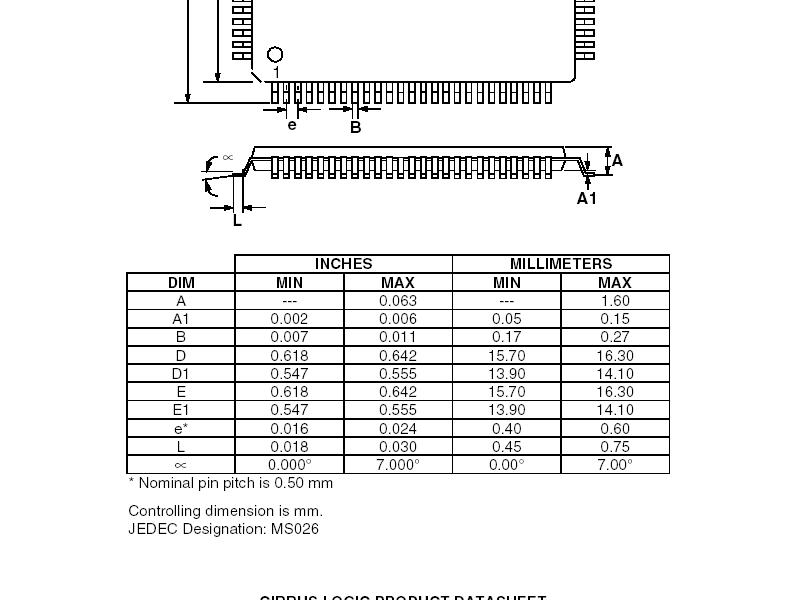

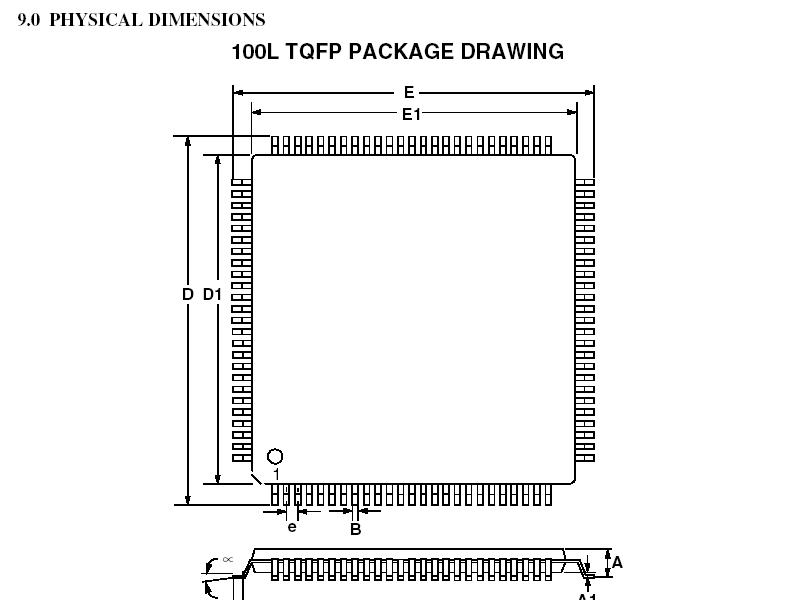

如图所示CS8900A的TQFP100封装，管脚参数都是一定范围的（MAX,MIN)，那么我该如何选择呢？？比如我选择一种管脚间距e，那么横的25针和竖的25针的距离（这个在画图的时候得用到）就等于E1-(25-1)*e, 就是e选择推荐的0.50mm,但是E1还有个范围，最大和最小的差为：8mil,这样看来看去好像不好选择，望高手指点，谢谢！！！！！
此主题相关图片如下：

此主题相关图片如下：

发表时间:2003年6月12日22:12:12

回复该帖

本主题共有 2 帖，分页：>>>>>该主题的所有内容[2]条

34214.[详细][color=#006400][/color]我画过类似封装的芯片，8mil是0.2mm的误差，不..
摘要:[color=#006400][/color]我画过类似封装的芯片，8mil是0.2mm的误差，不要紧的，你只要保证对边的引脚间距一致即可，引脚的旱盘画长些。[em09]......(132字)
－ [guest][883次] 2003年6月12日
