 电容触摸按键方案及IC

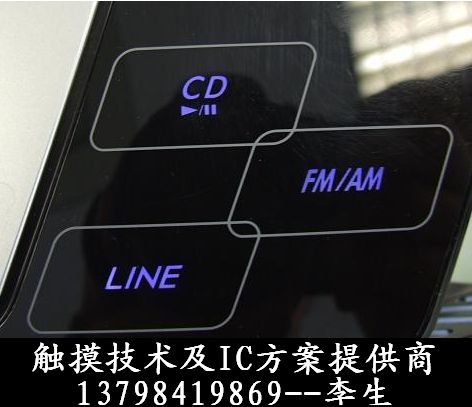

此主题相关图片如下：

eKT2101系列最多支持18 traces的触摸按键，每一trace不需要任何外围的零组件，可以降低成本与PCB布局的复杂度；宽广的工作电压范围与可选择的唤醒模式，在3V下，最大工作电流小于6uA，非常适合掌上型的产品应用。另外，整个系统的频率源采用内建方式，不需要外挂的晶振或RC组件；支持I/O模式直接读取按键(Direct Key Mode)，不需要更改原来系统的软件就可以直接取代传统机械按键。

　　eKT4306系列最多支持24 traces的触摸按键，由于增强了防误触与抗干扰机制，更适合带马达的小家电产品应用。除此之外，eKT4306是Flash Type with E2PROM的控制器，从产品的竞争力考虑，可以提供客户更多元的选择。

　　eKT2101与eKT4306都是工规等级(Industrial Grade)产品，采用eFinger电容式感测技术，可以接受厚度高达6mm~8mm的上盖(cover)，支持触控式按键(button)、滑杆(slide)、以及飞梭(scrolling)功能，满足使用者对人机接口的操控要求。除此之外，内建的I2C或SPI串行接口可以接受主控制器(Host)通过命令码协议方式(Command Protocol)读取按键状态与更改按键的灵敏度等参数，非常适合做量产所需的弹性调整。

深圳市艾可盟触摸技术有限公司
电话:0755-81280102
13798419869-李生
E-MAIL:LI6382@126.COM

发表时间:2008年9月25日9:56:58
